AEF für Fugenband
Beschreibung

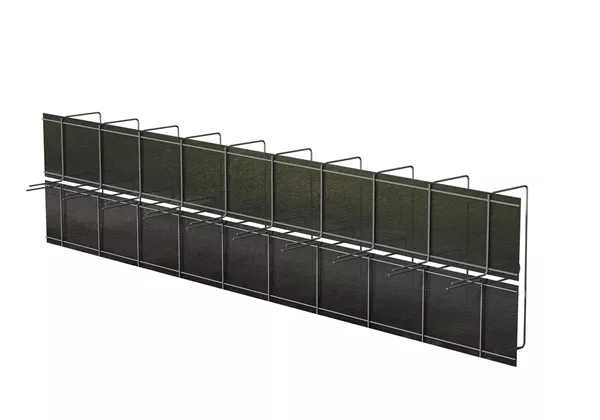

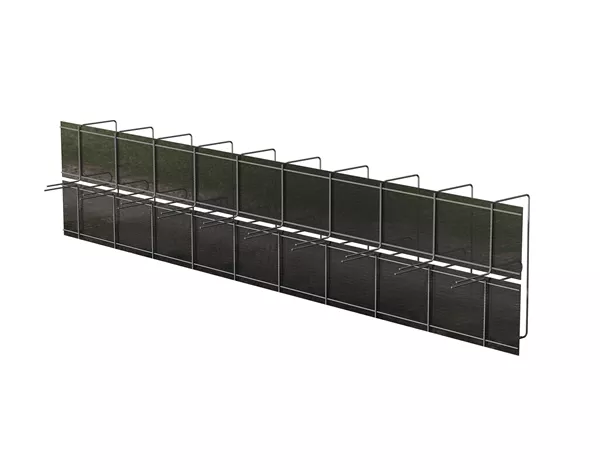

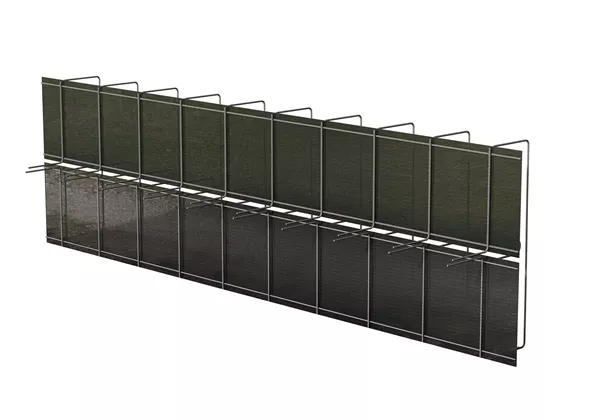

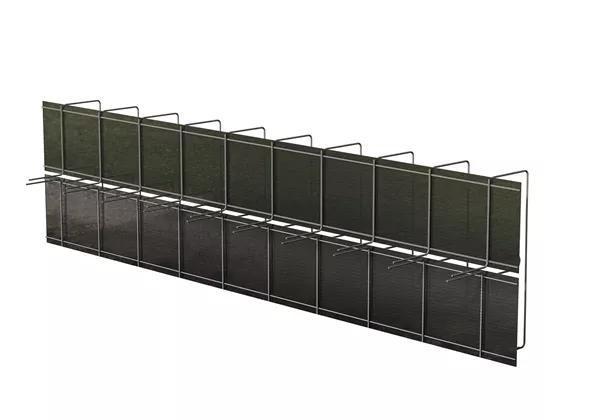

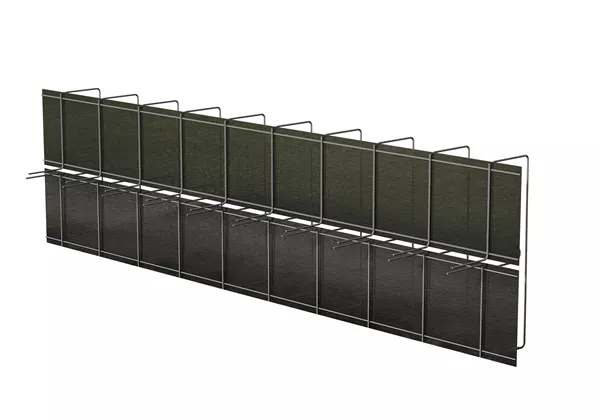

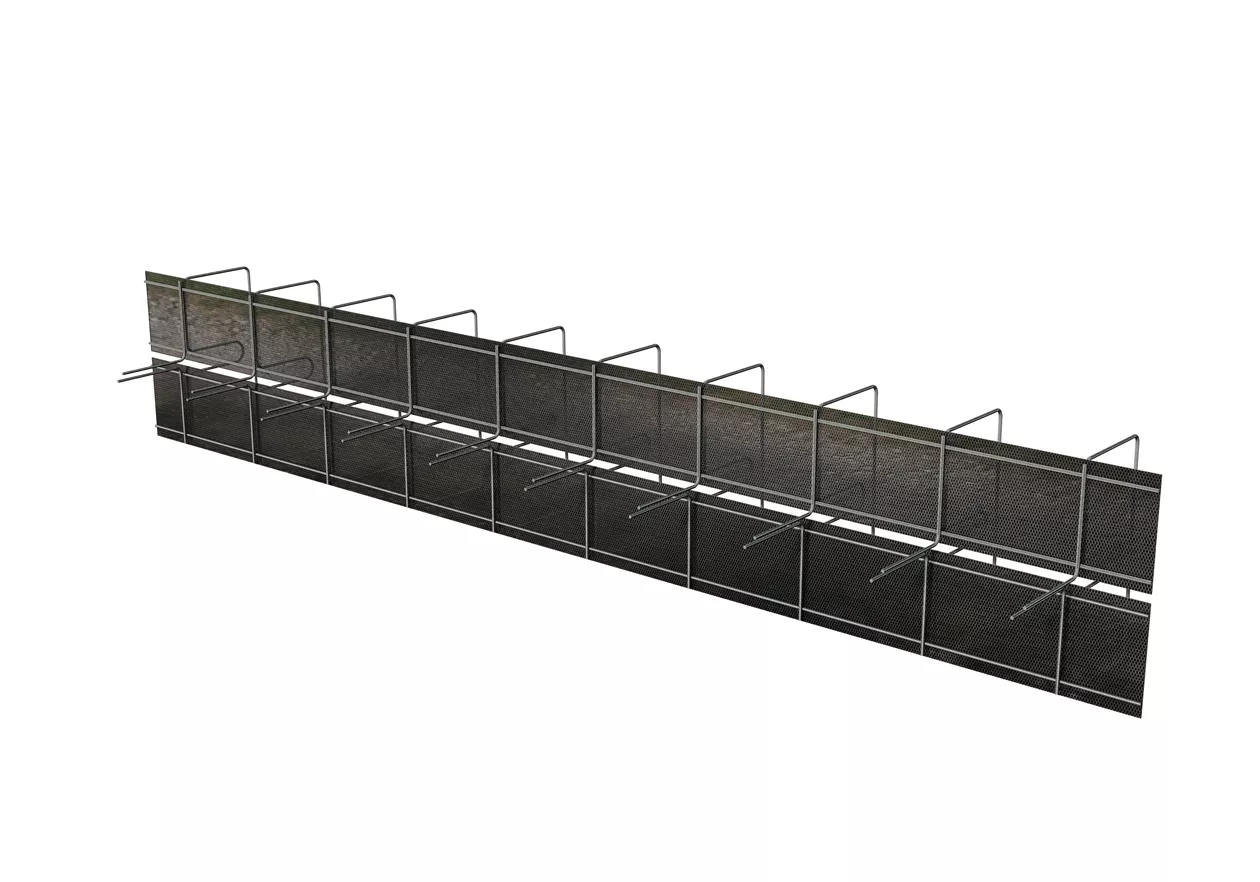

Das Abschalelement für Fugenband und Fugenblech AEF ermöglicht einfaches und zeitsparendes Abschalen einer Arbeitsfuge samt Einlegen eines Fugenbands, Fugenblechs oder ähnlichen Abdichtungselementen.

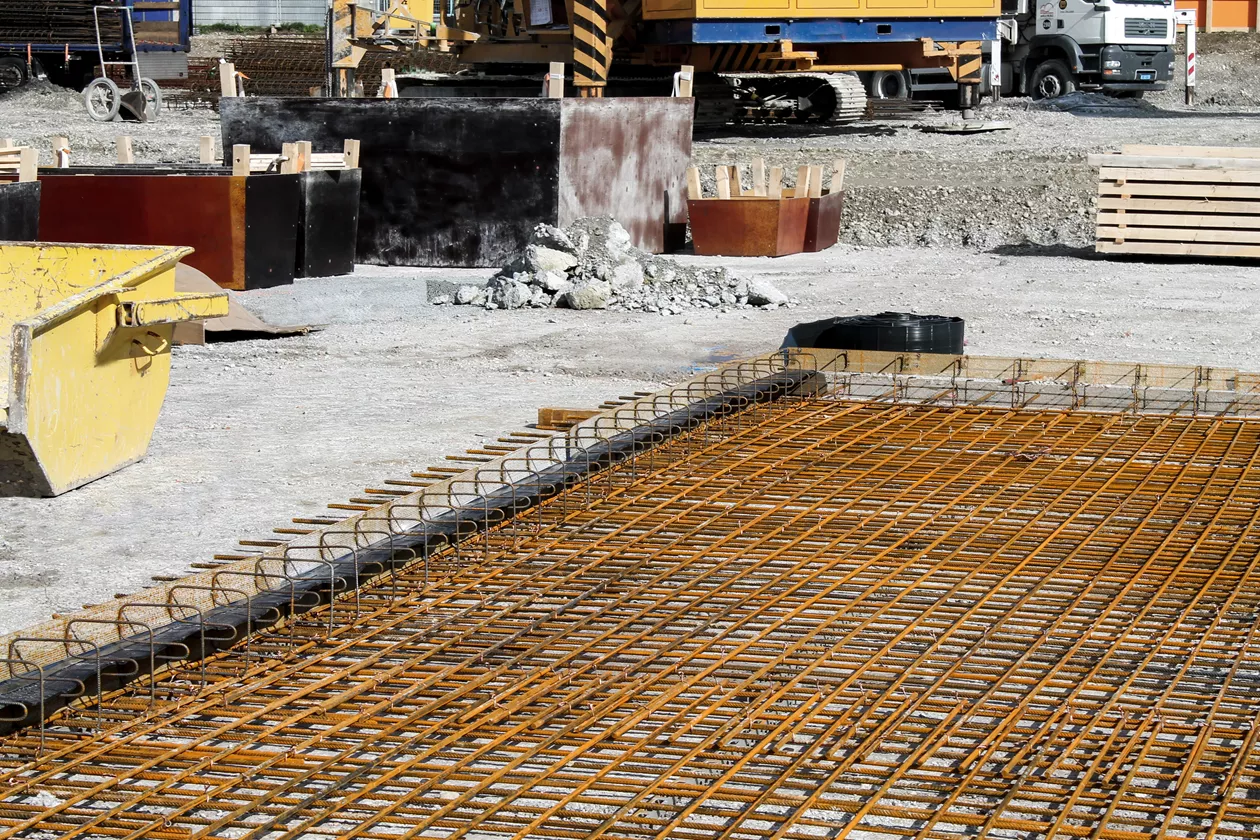

Um eine saubere Unterkante zu erreichen, wird vor dem Verlegen der unteren Armierunglage eine Distanzschiene mit geschlossenem Auflageteil (z.B. Net-Form Schiene Art. 1771) versetzt. Dies erwirkt eine gerade Betonkante und gewährt die gewünschte Betonüberdeckung der Armierung.

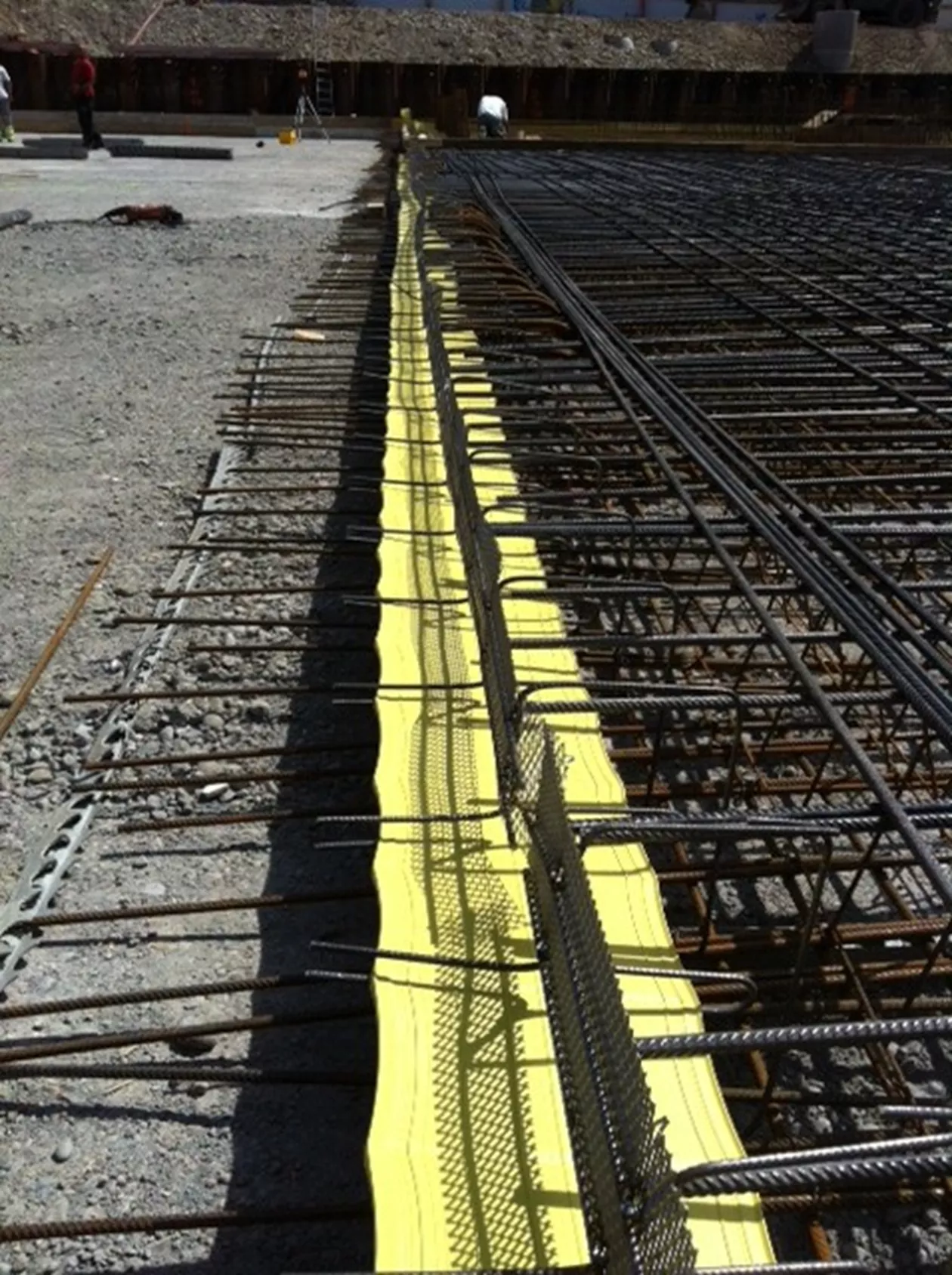

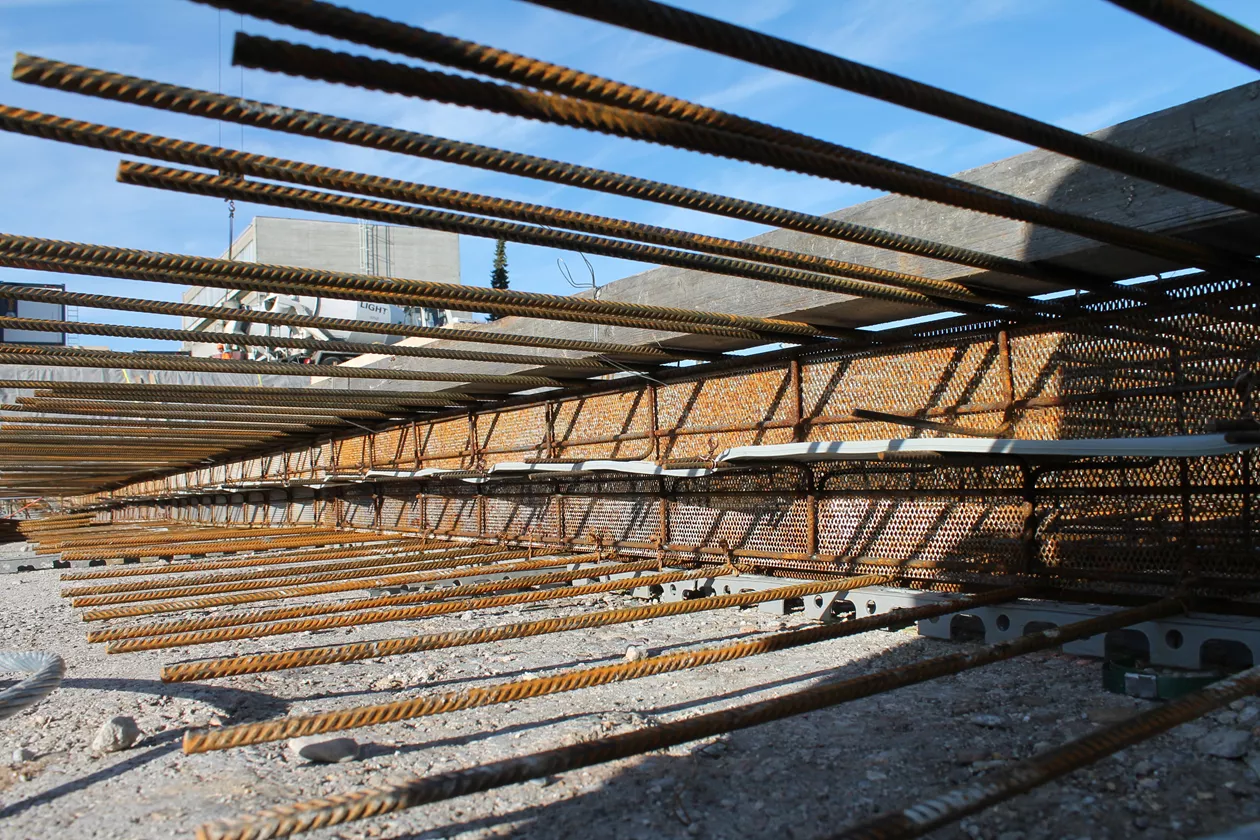

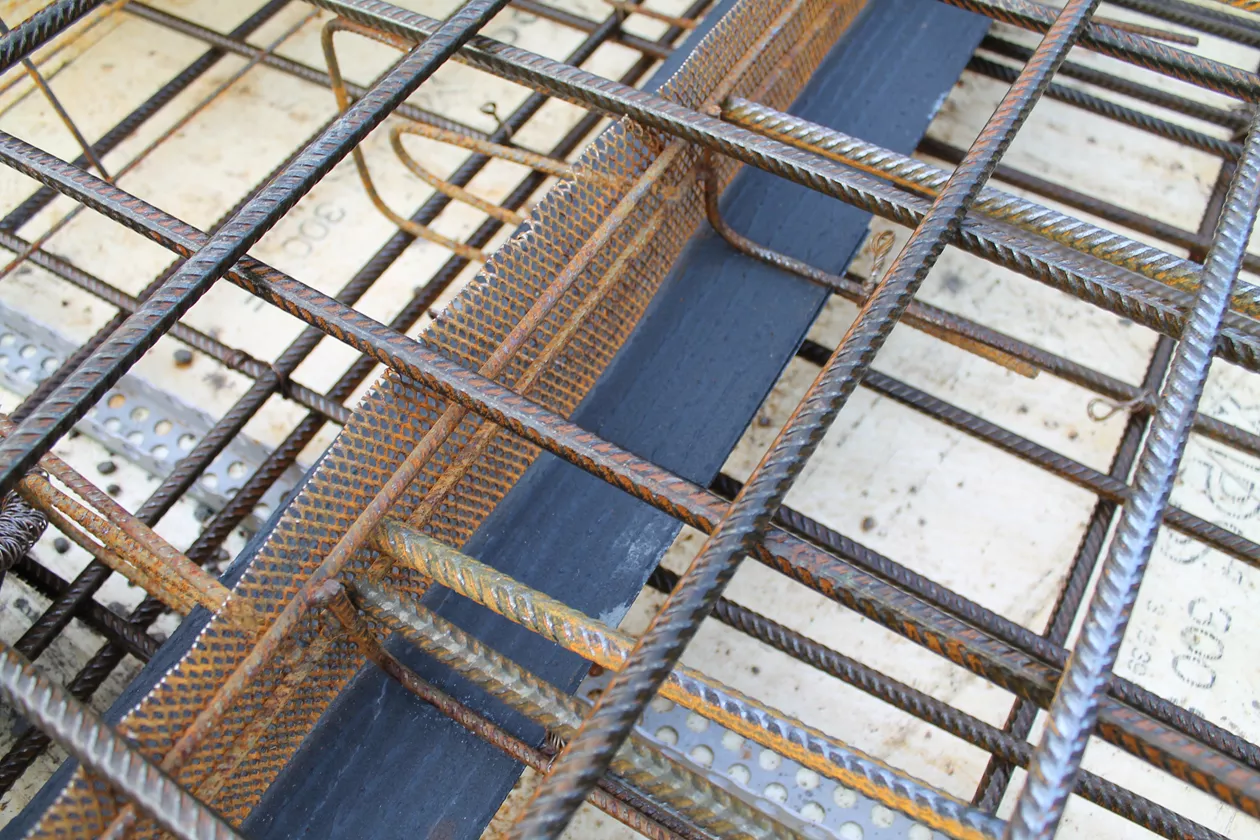

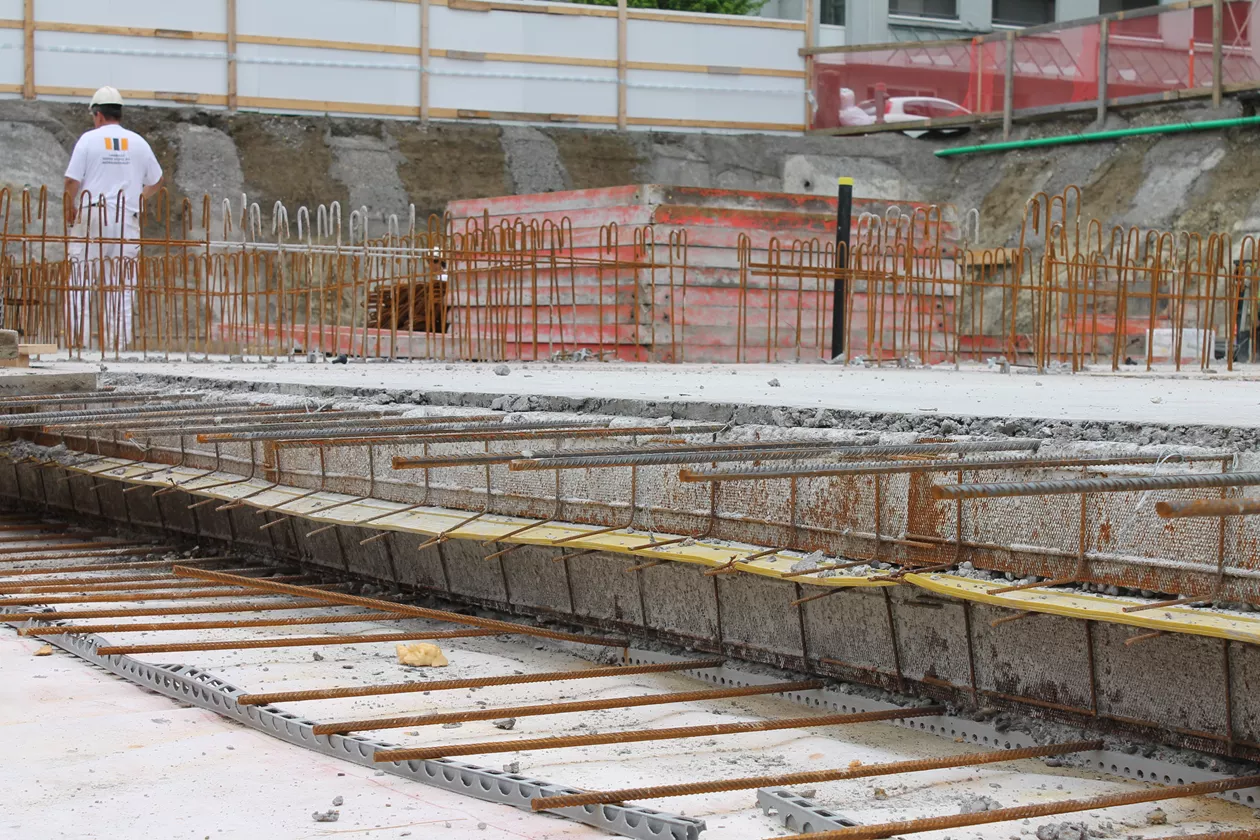

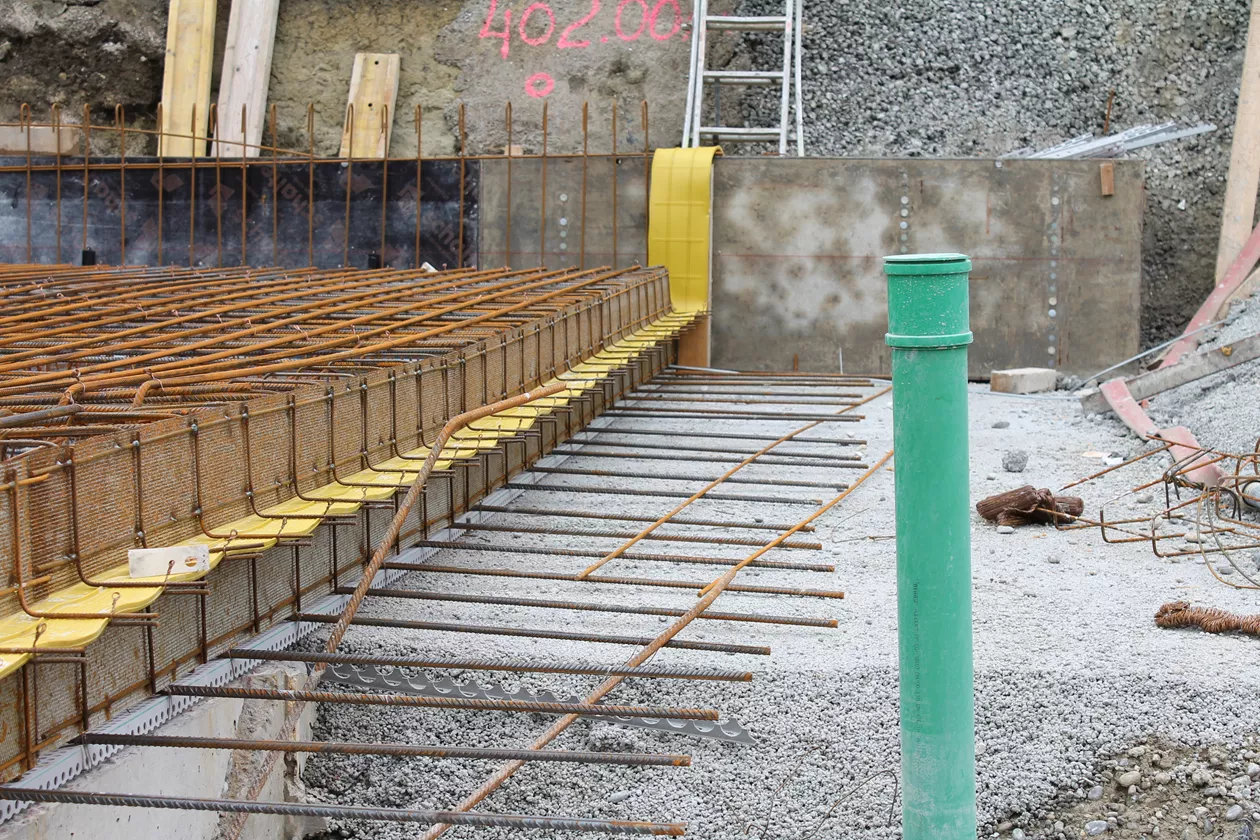

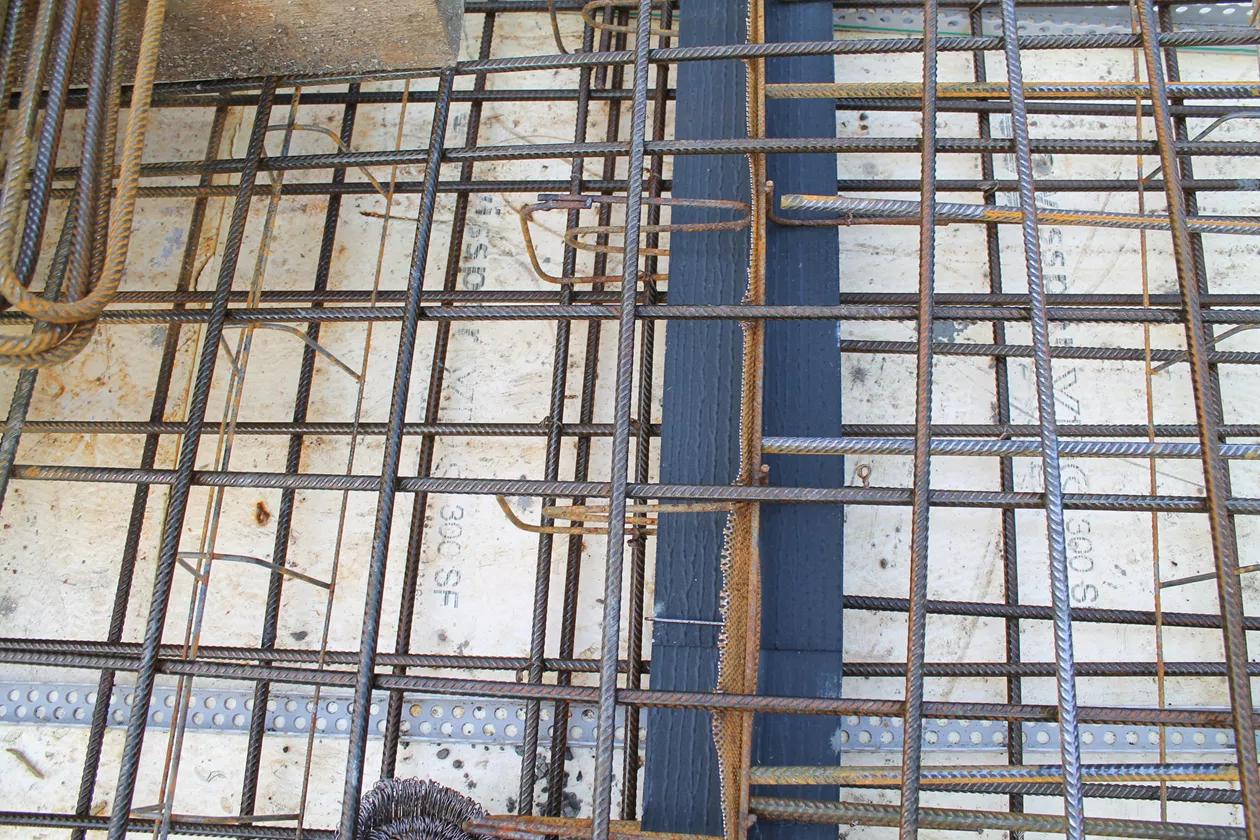

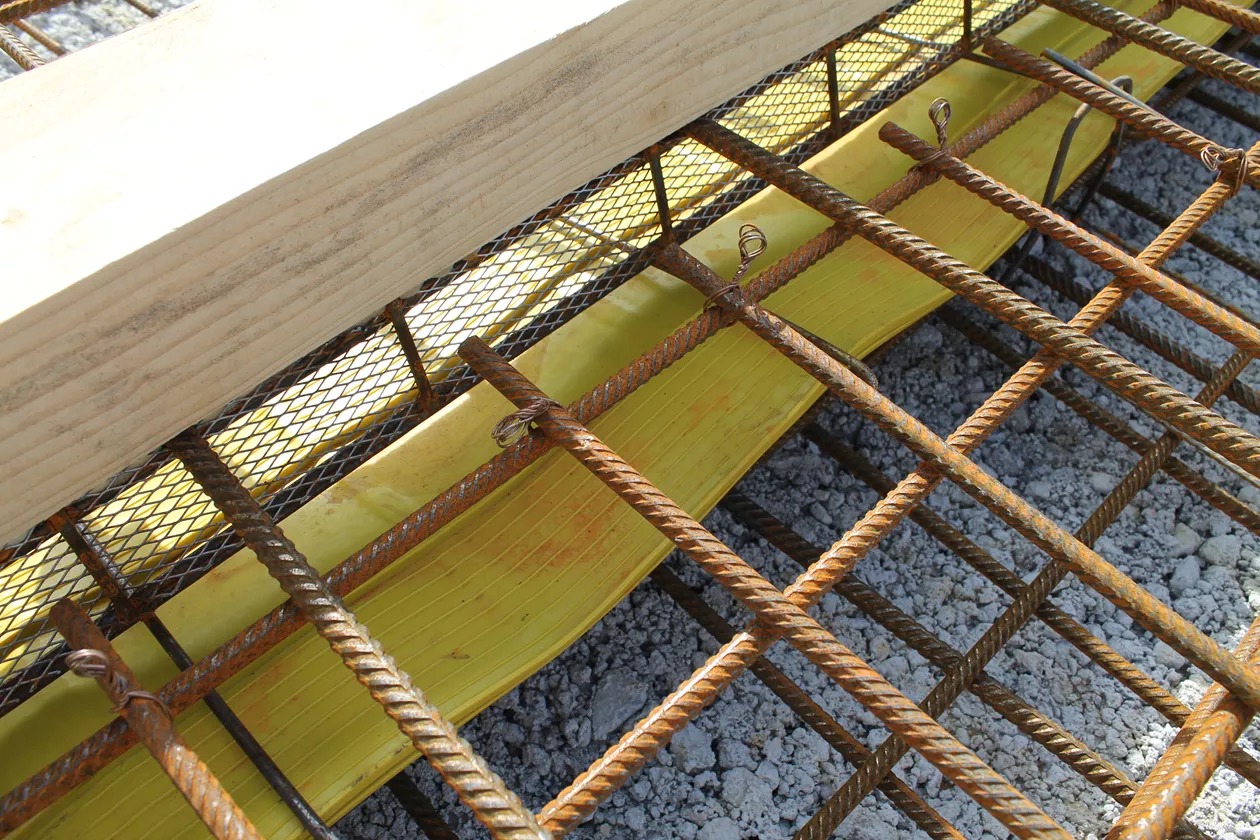

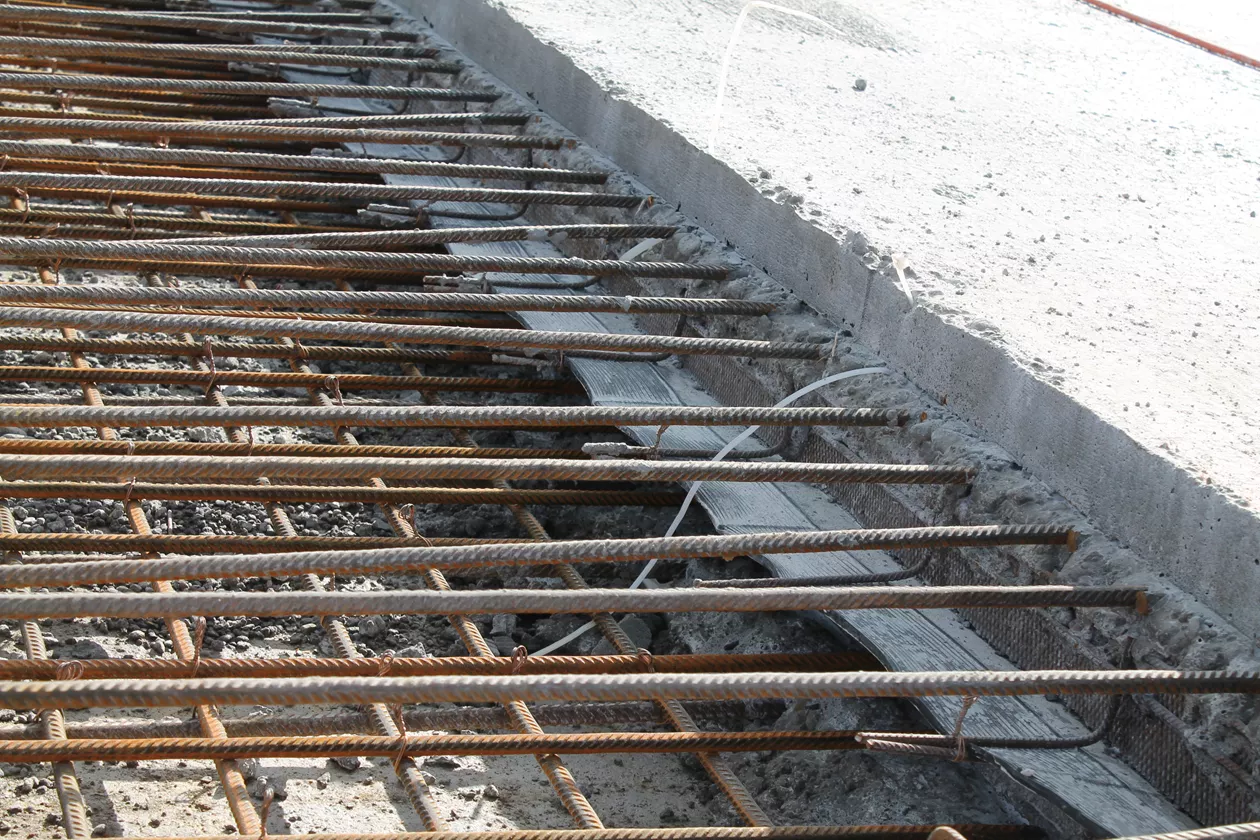

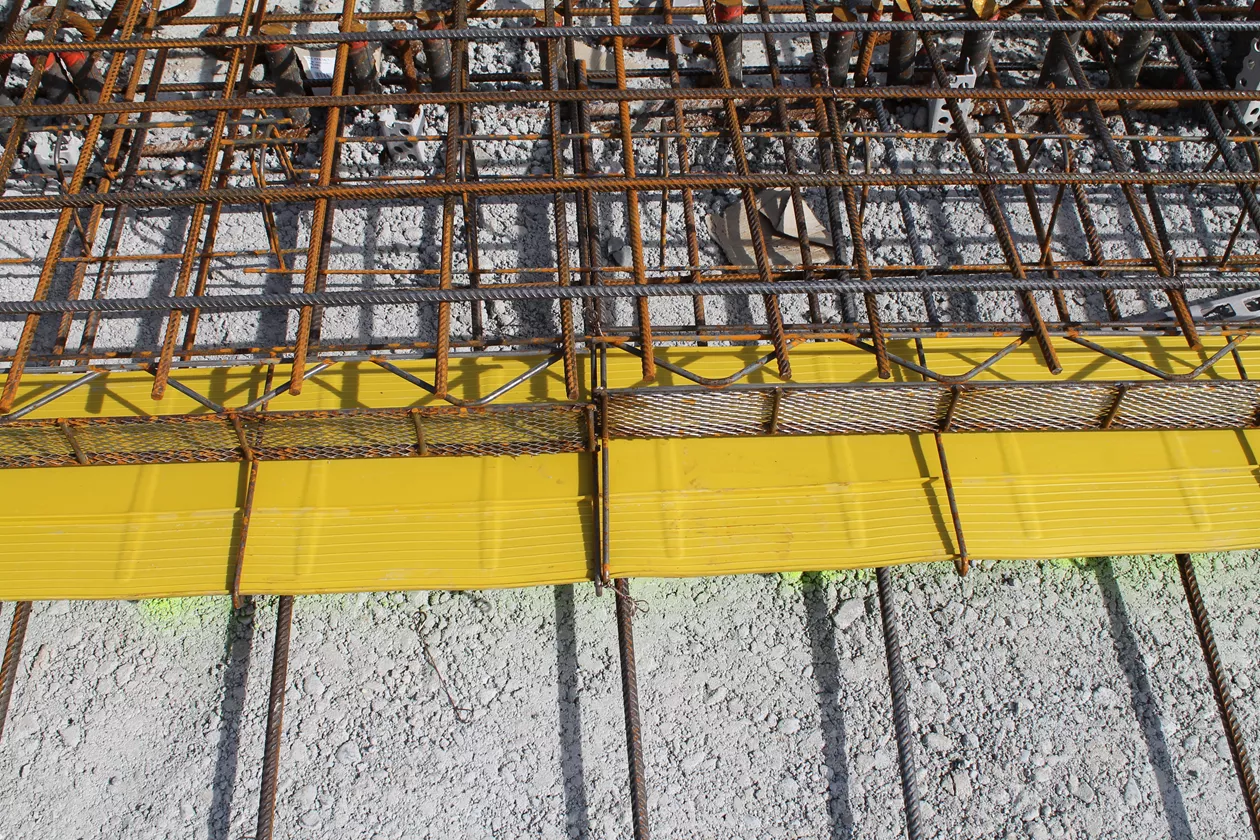

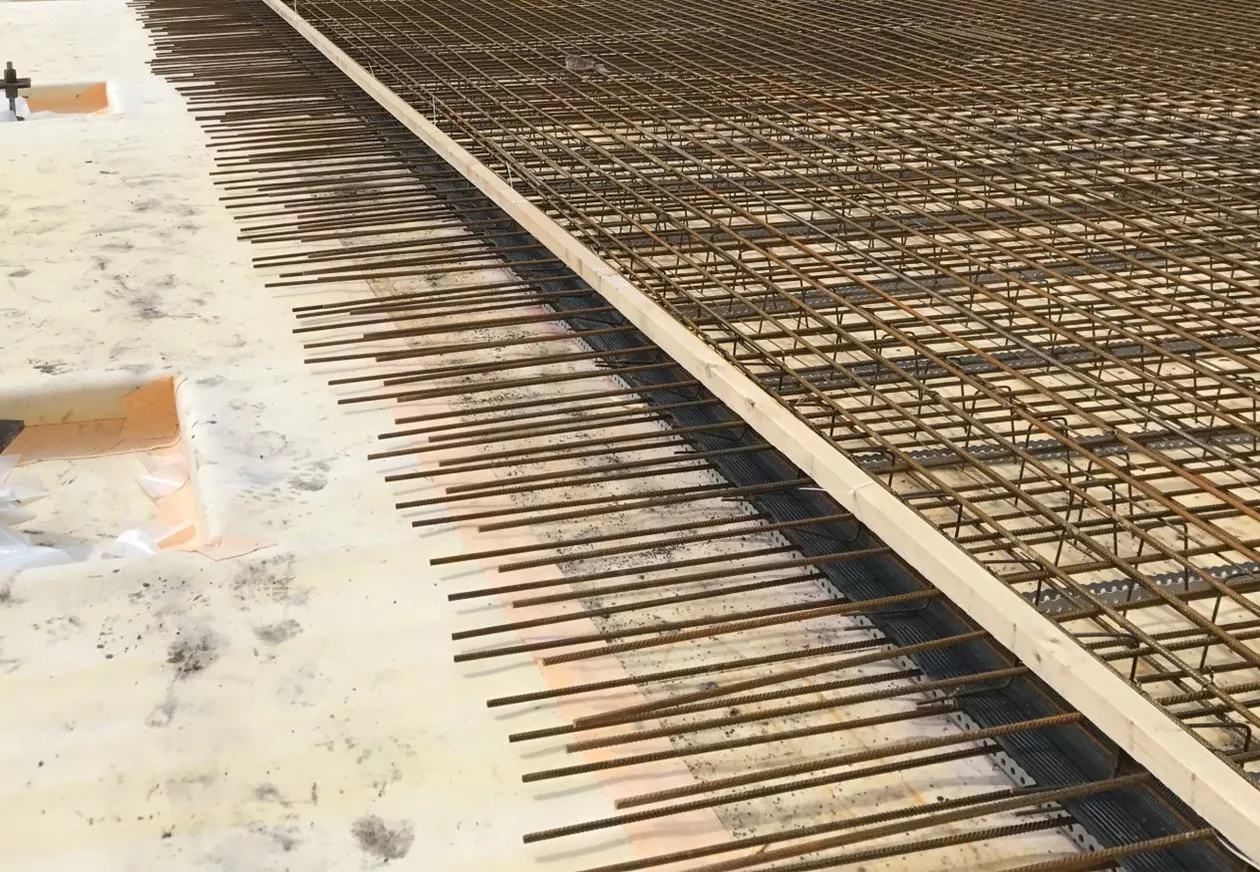

Mit Hilfe von Drahtbindern wird das Abschalelement AEF aus stabilem Streckmetall anschliessend an der unteren Armierungslage festgebunden. Fugenbänder, Fugenbleche oder ähnliche Profile werden nun in die speziell ausgebildete mittige Schlitzöffnung eingelegt. Die dritte und vierte Lage der Armierung kann anschliessend auf das AEF-Element aufgelegt werden. Zum Abschalen der verbleibenden Betonüberdeckung eignen sich der Schalflex Abschalgummi Art. 1890 oder konventionell Gerüstbretter und Kanthölzer.

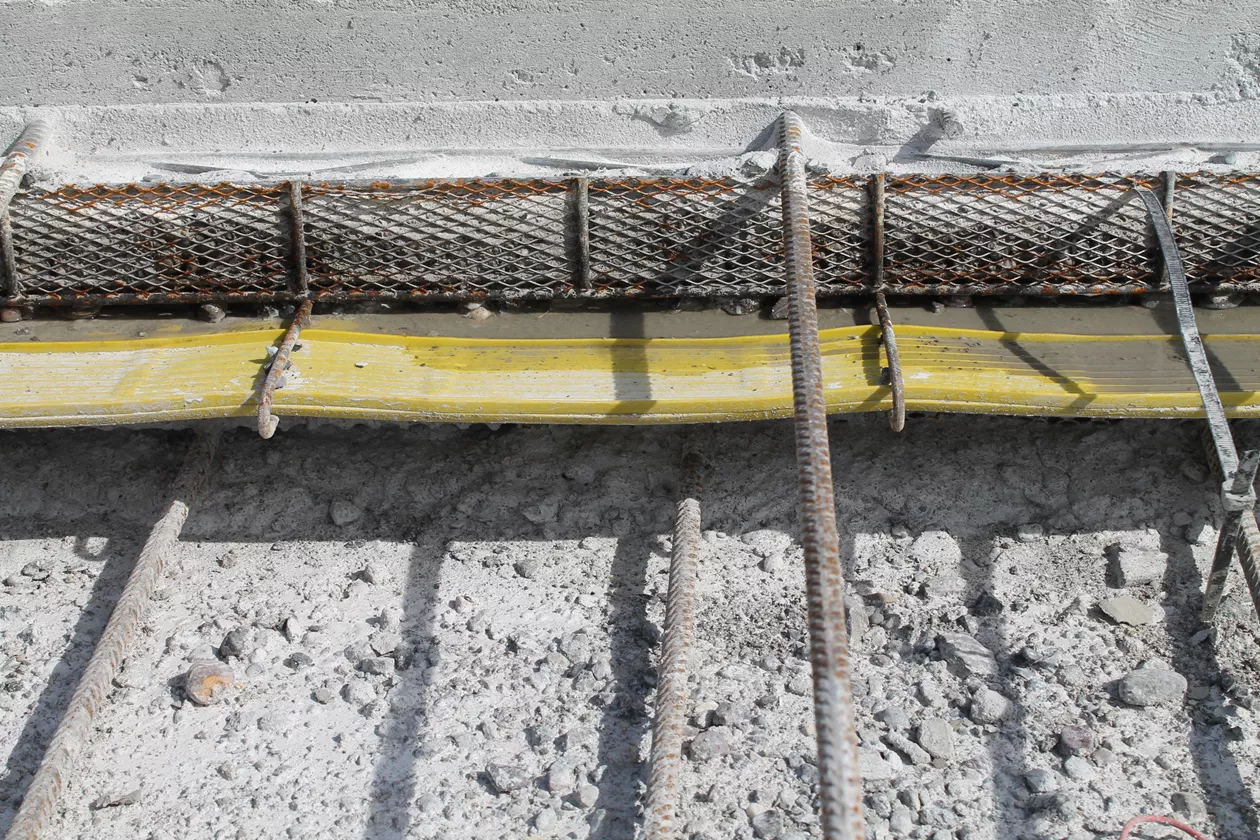

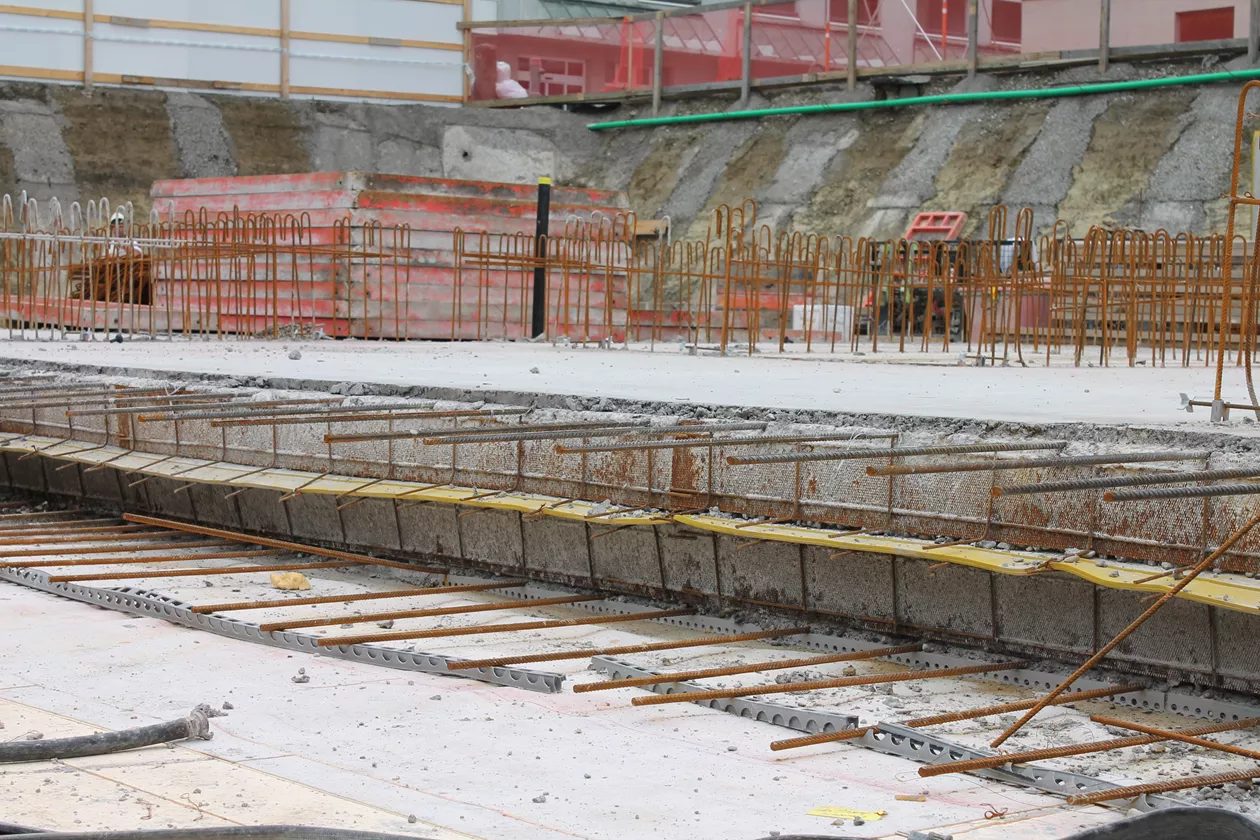

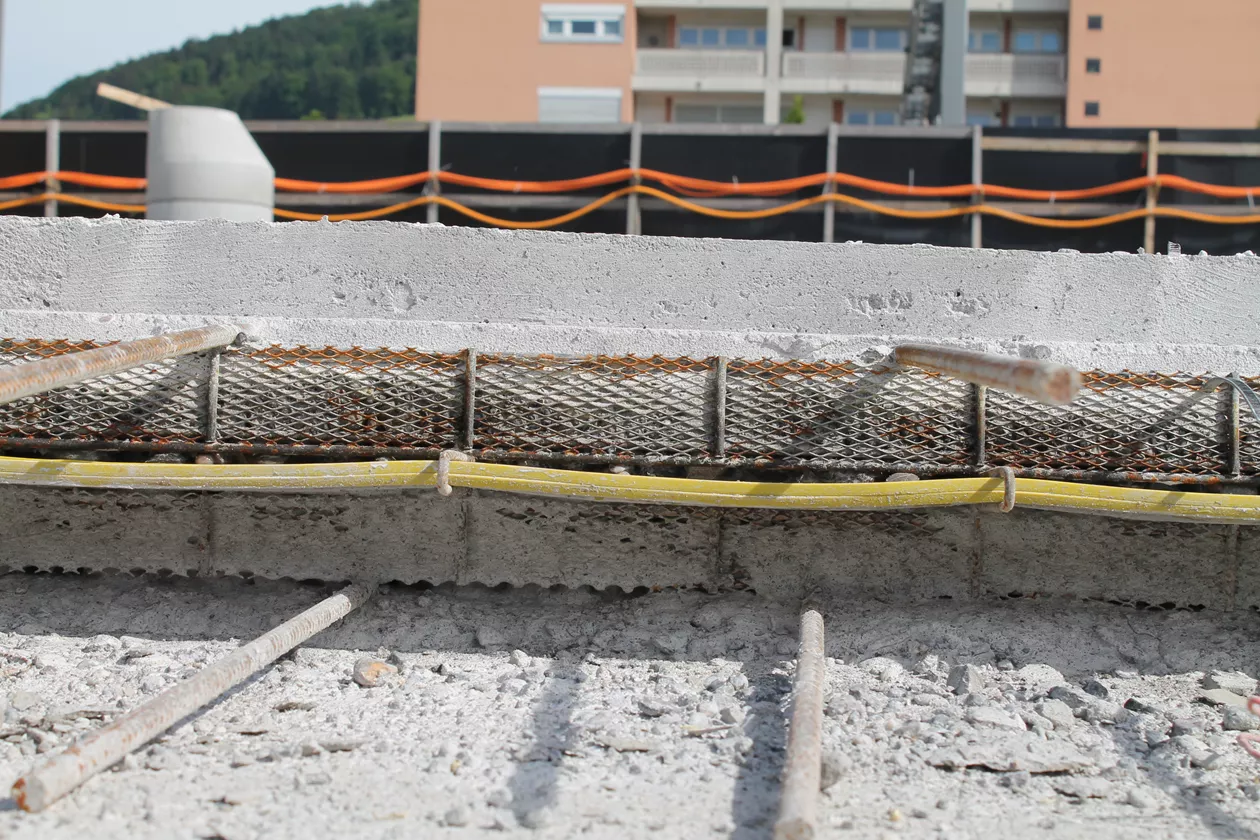

Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach demBetonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement AEF einfach im Beton und das Ausschalen entfällt.

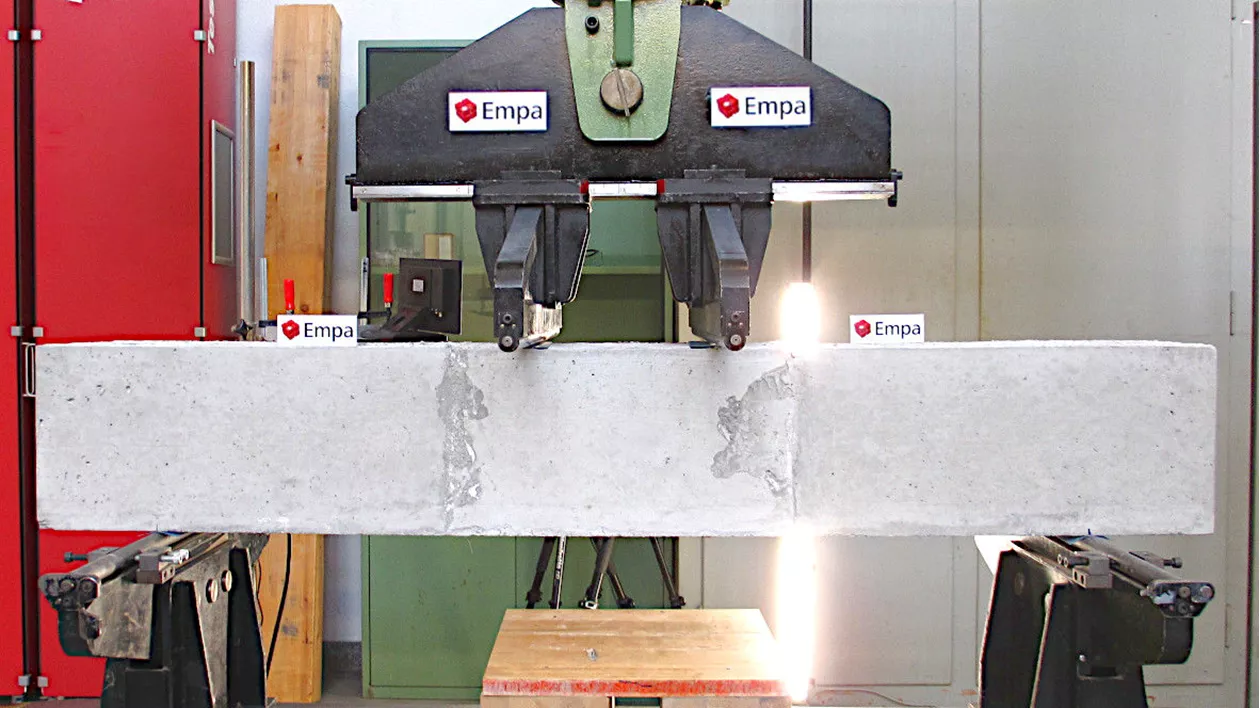

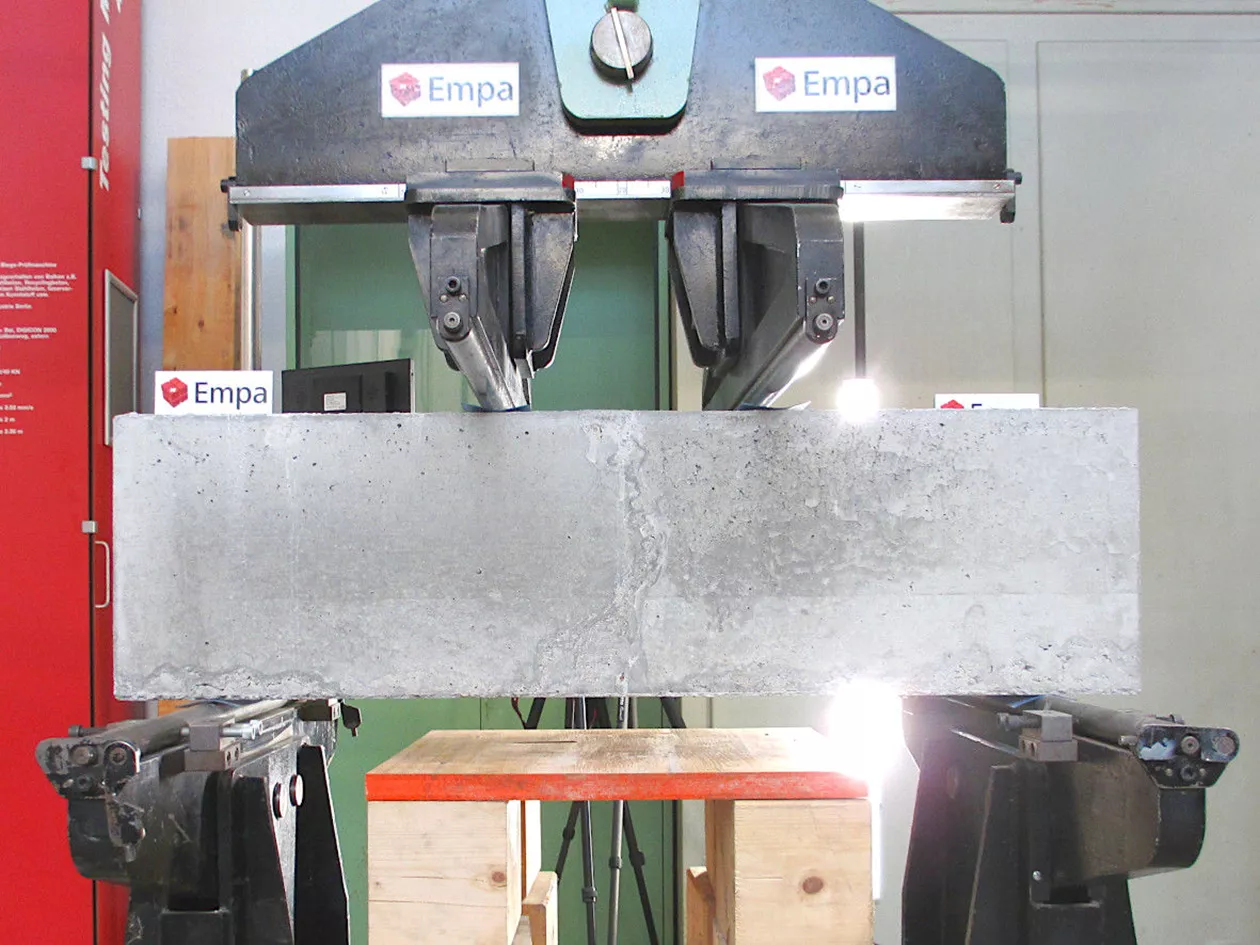

Mit der unabhängigen, akkreditierten Schweizer Prüfstelle Empa wurden Biegeund Schub-/Biegeversuche an AEF Prüfkörpern durchgeführt (Empa Prüfbericht Nr. 5214022660/1 vom 13.01.2020), welche bei gleicher Prüfkonfiguration mit aufgerauten Arbeitsfugen (Waschbeton) deutlich bessere Ergebnisse lieferten.
Vorteile
- Schnelles und einfaches Versetzen
- Spart viel wertvolle Arbeitszeit
- Hervorragende Biegezugfestigkeit und Querkraftübertragung
- Einfaches Einlegen von Fugenbändern, Fugenblechen und ähnlichen Profilen
- Empa-Test 5214022660/1 vom 13.01.2020
Lieferprogramm
Art 1951

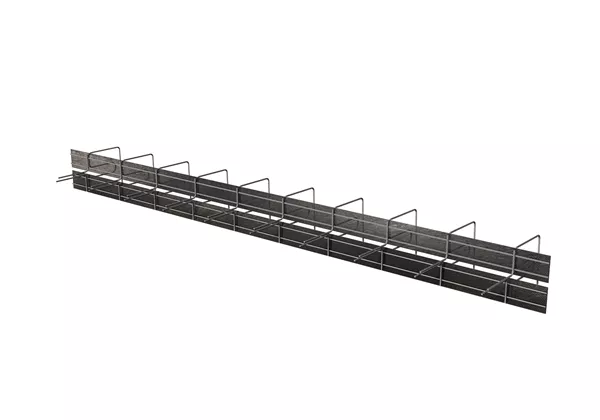

AEF für Fugenband 30 cm, Höhe 19 cm / Länge 250 cm
Art 1952
AEF für Fugenband 35 cm, Höhe 24 cm / Länge 250 cm
Art 1953
AEF für Fugenband 40 cm, Höhe 29 cm / Länge 250 cm
Art 1954
AEF für Fugenband 45 cm, Höhe 34 cm / Länge 250 cm
Art 1955
AEF für Fugenband 50 cm, Höhe 38 cm / Länge 250 cm
Art 1956

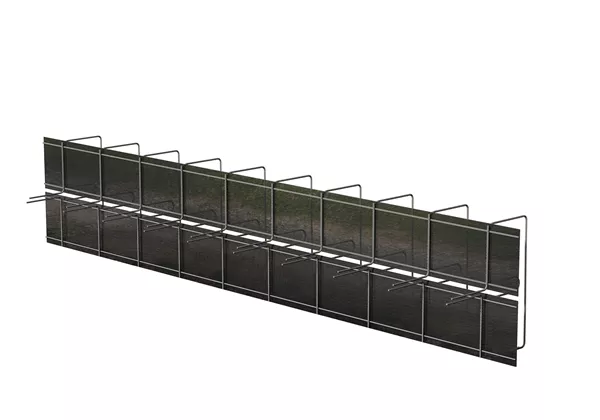

AEF für Fugenband 55 cm, Höhe 43 cm / Länge 250 cm
Art 1957
AEF für Fugenband 60 cm, Höhe 48 cm / Länge 250 cm
Art 1958
AEF für Fugenband 65 cm, Höhe 52 cm
Art 1959
AEF für Fugenband 70 cm, Höhe 57 cm / Länge 250 cm
Art 1960
AEF für Fugenband 75 cm, Höhe 62 cm / Länge 250 cm
Art 1961
AEF für Fugenband 80 cm, Höhe 67 cm / Länge 250 cm
Art 1920
Abschalkamm 30/44 mm (Betonüberdeckung / Kammhöhe) Länge 1.50 m
Art 1771
Net-Form Schiene 50 cm
Art 1890
Schalflex Abschalgummi 30 x 60 mm Länge 2 x 6 m
Art 1891
Schalflex Abschalgummi 40 x 80 mm Länge 2 x 6 m
Art 1901
Schalflex U-Eisen für Abschalgummi 40 x 80 mm, Länge 3 m
Art 1900
Schalflex U-Eisen für Abschalgummi 30 x 60 mm, Länge 3 m
Beschreibung
Das Abschalelement für Fugenband und Fugenblech AEF ermöglicht einfaches und zeitsparendes Abschalen einer Arbeitsfuge samt Einlegen eines Fugenbands, Fugenblechs oder ähnlichen Abdichtungselementen.
Um eine saubere Unterkante zu erreichen, wird vor dem Verlegen der unteren Armierunglage eine Distanzschiene mit geschlossenem Auflageteil (z.B. Net-Form Schiene Art. 1771) versetzt. Dies erwirkt eine gerade Betonkante und gewährt die gewünschte Betonüberdeckung der Armierung.
Mit Hilfe von Drahtbindern wird das Abschalelement AEF aus stabilem Streckmetall anschliessend an der unteren Armierungslage festgebunden.
Fugenbänder, Fugenbleche oder ähnliche Profile werden nun in die speziell ausgebildete mittige Schlitzöffnung eingelegt. Die dritte und vierte Lage der Armierung kann anschliessend auf das AEF-Element aufgelegt werden.
Zum Abschalen der verbleibenden Betonüberdeckung eignen sich der Schalflex Abschalgummi Art. 1890 oder konventionell Gerüstbretter und Kanthölzer.
Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement AEF einfach im Beton und das Ausschalen entfällt.
Mit der unabhängigen, akkreditierten Schweizer Prüfstelle Empa wurden Biege und Schub-/Biegeversuche an AEF Prüfkörpern durchgeführt (Empa Prüfbericht Nr. 5214022660/1 vom 13.01.2020), welche bei gleicher Prüfkonfiguration mit aufgerauten Arbeitsfugen (Waschbeton) deutlich bessere Ergebnisse lieferten.
Um eine saubere Unterkante zu erreichen, wird vor dem Verlegen der unteren Armierunglage eine Distanzschiene mit geschlossenem Auflageteil (z.B. Net-Form Schiene Art. 1771) versetzt. Dies erwirkt eine gerade Betonkante und gewährt die gewünschte Betonüberdeckung der Armierung.
Mit Hilfe von Drahtbindern wird das Abschalelement AEF aus stabilem Streckmetall anschliessend an der unteren Armierungslage festgebunden.
Fugenbänder, Fugenbleche oder ähnliche Profile werden nun in die speziell ausgebildete mittige Schlitzöffnung eingelegt. Die dritte und vierte Lage der Armierung kann anschliessend auf das AEF-Element aufgelegt werden.
Zum Abschalen der verbleibenden Betonüberdeckung eignen sich der Schalflex Abschalgummi Art. 1890 oder konventionell Gerüstbretter und Kanthölzer.
Im Gegensatz zum konventionellen Abschalen mit Holz, bei welchem nach dem Betonieren die Bretter ausgeschalt und der Beton aufgeraut werden muss (Waschbeton), verbleibt das verlorene Abschalelement AEF einfach im Beton und das Ausschalen entfällt.
Mit der unabhängigen, akkreditierten Schweizer Prüfstelle Empa wurden Biege und Schub-/Biegeversuche an AEF Prüfkörpern durchgeführt (Empa Prüfbericht Nr. 5214022660/1 vom 13.01.2020), welche bei gleicher Prüfkonfiguration mit aufgerauten Arbeitsfugen (Waschbeton) deutlich bessere Ergebnisse lieferten.
Spezifikationen
Bezeichnung
