Schalflex Abschalgummi
Beschreibung

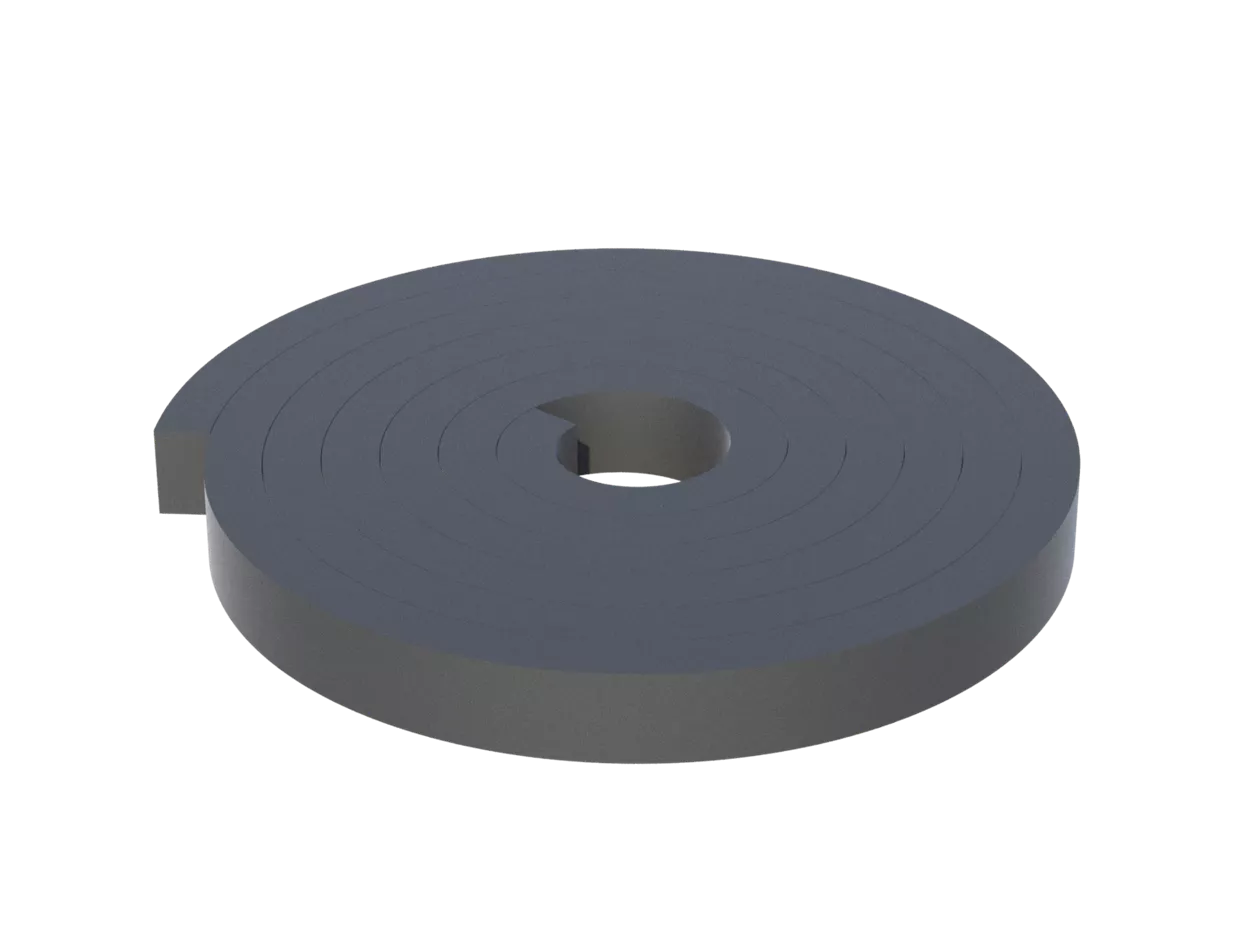

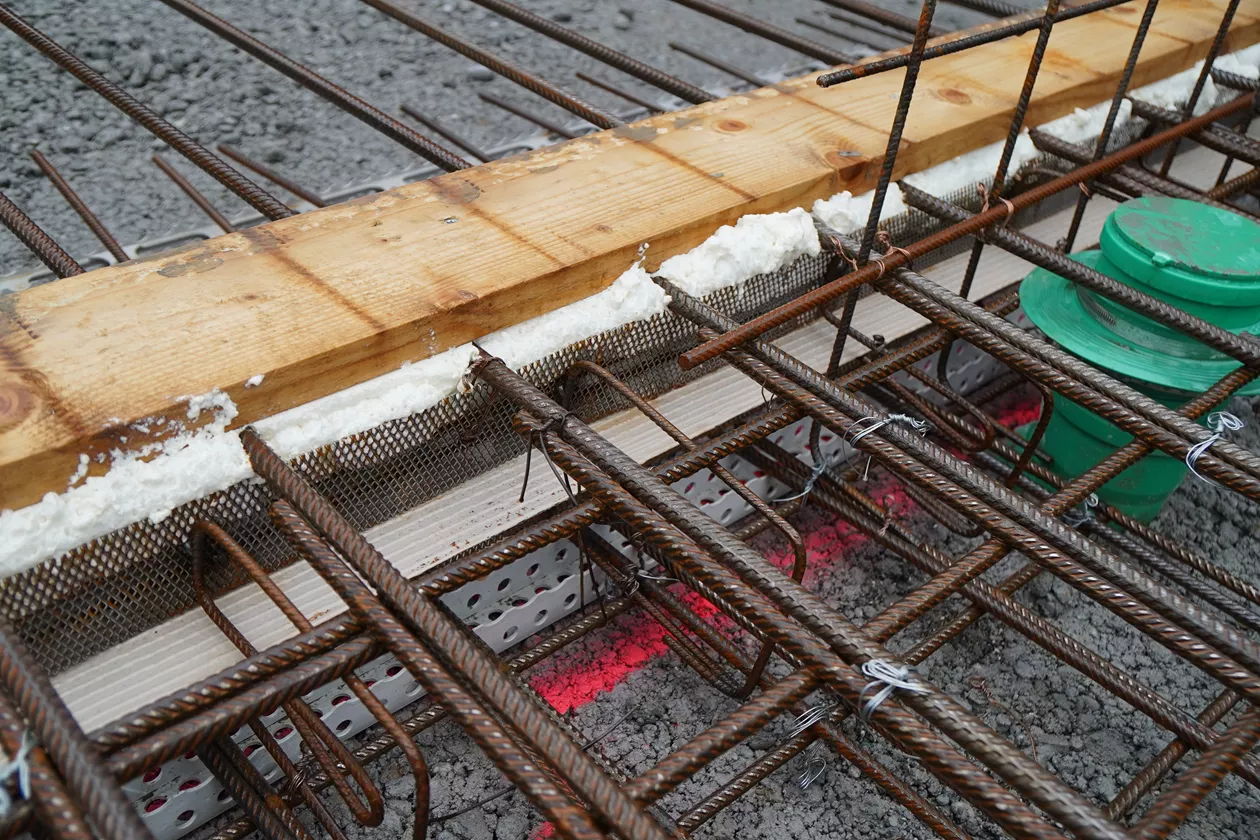

Der Schalflex Abschalgummi ist die einfachsteArt um Zwischenräume bei Eisendurchdringungensauber abzuschalen.Beim konventionellen Abschalen mit Holzsowie beim Abschalelement AEF und AESentstehen bei der EisendurchdringungZwischenräume. Das Schliessen dieserZwischenräume mit Bauschaum sowie dasEntfernen nach dem Betonieren der Etappekostet wertvolle Arbeitszeit. Der wiederverwendbareSchalflex Abschalgummi ermöglichtdas einfache und zeitsparende Schliessendieser Zwischenräume.
Verwendung bei Wänden

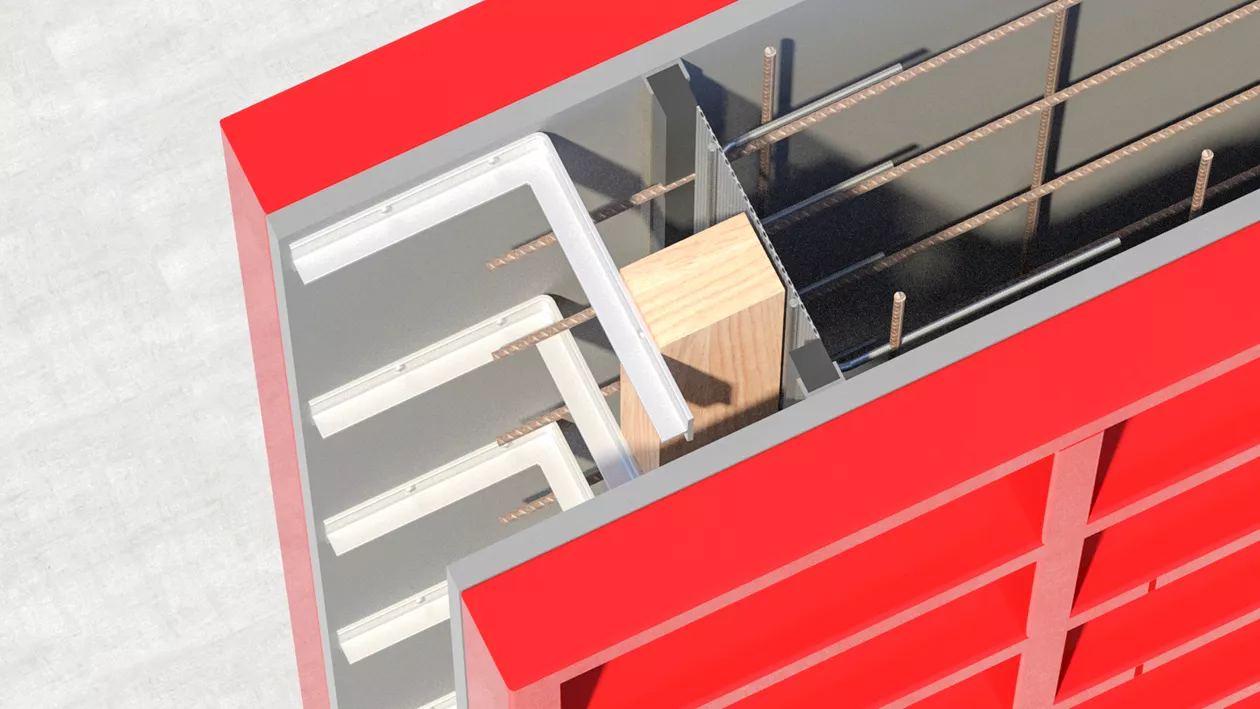

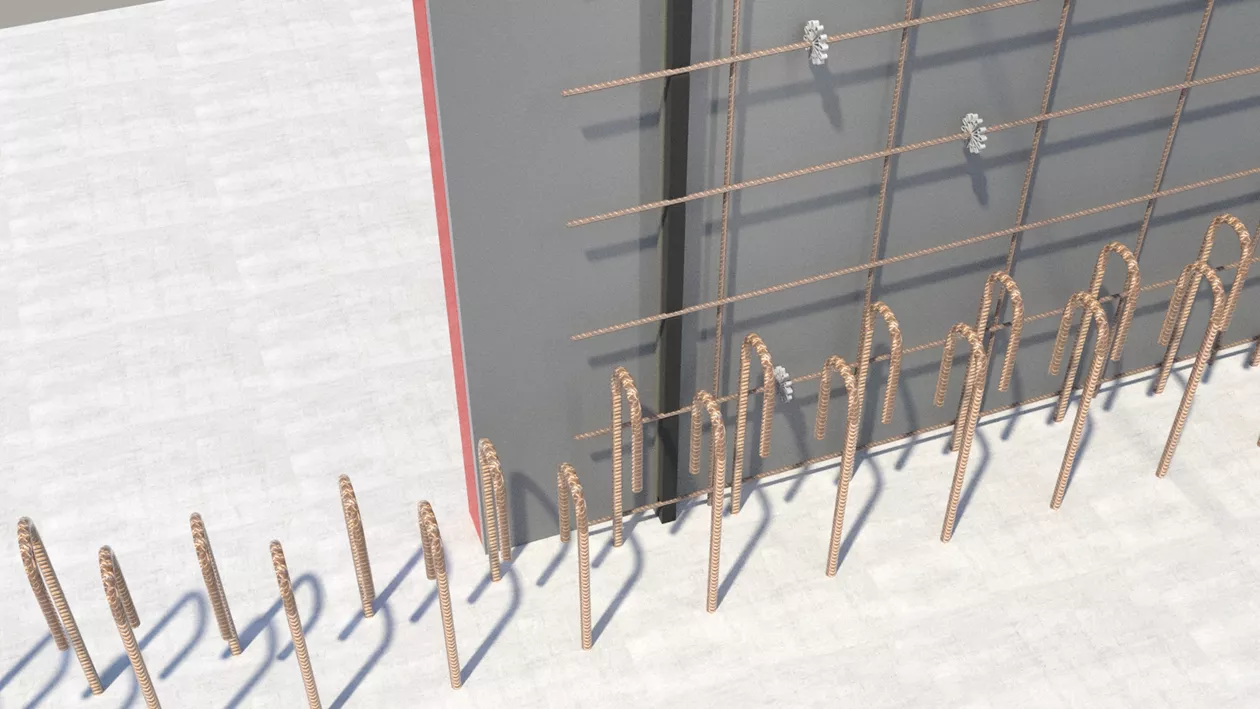

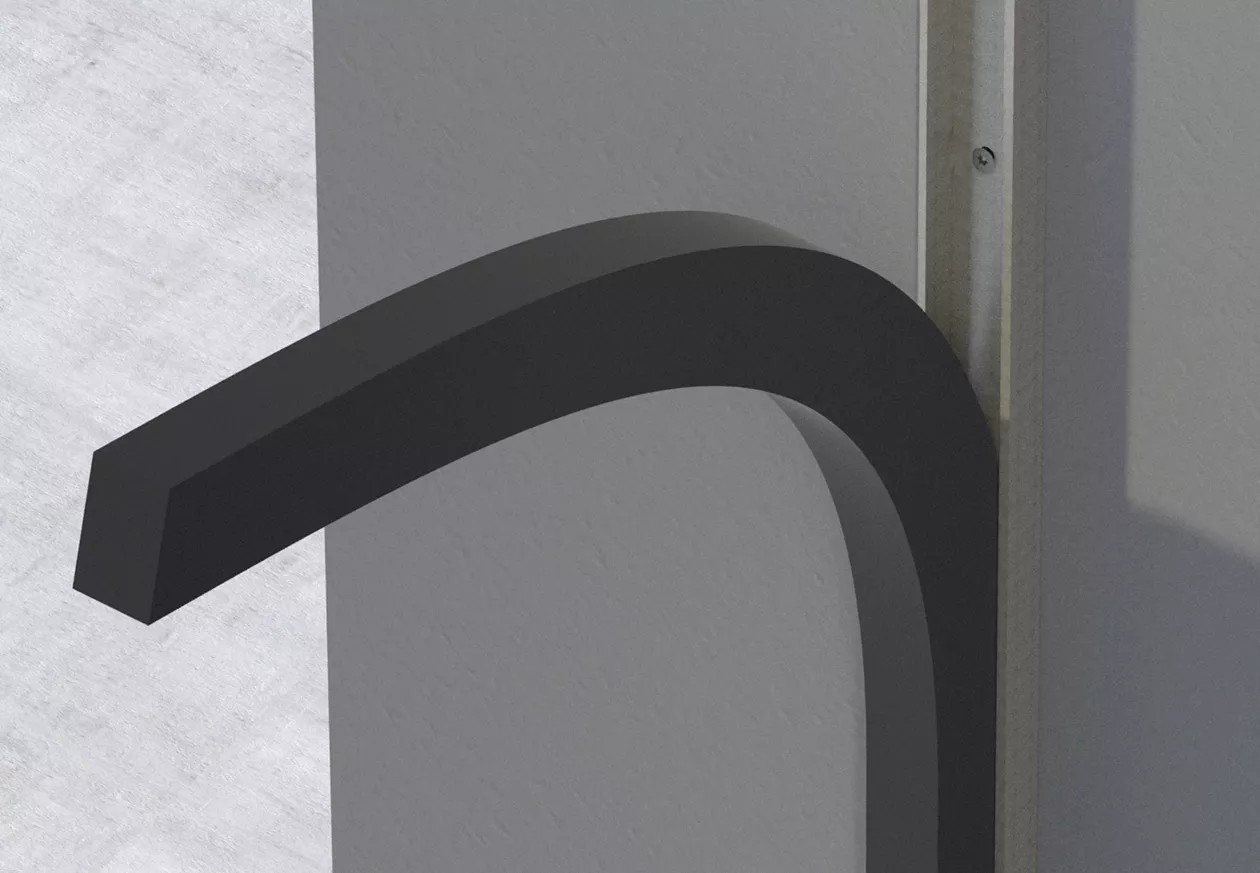

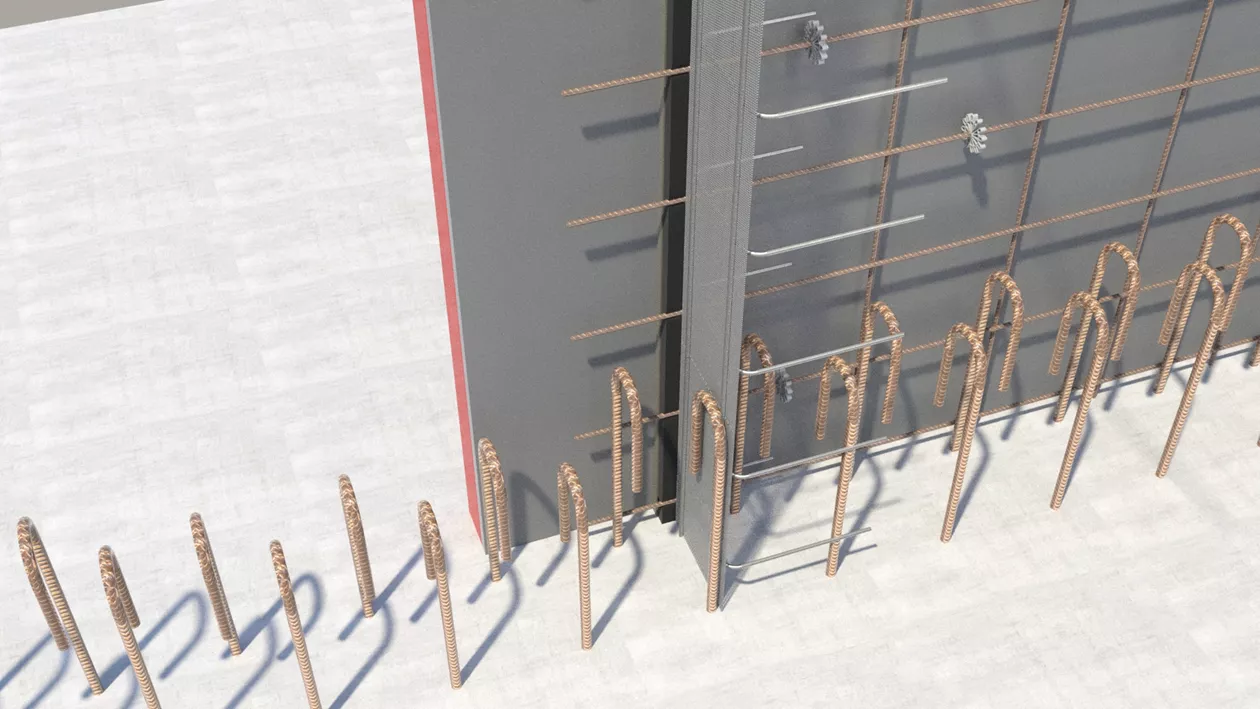

Bei Abschalungen mit Eisendurchdringungin Wänden wird das Schalflex U-Eisen mitSchrauben an die stehende und die zuversetzende Schalwand befestigt und derSchalflex Abschalgummi eingelegt. An diestehende Schalwand wird nun die Armierungsowie das Abschalelement AEF/AESoder eine konventionelle Abschalung ausHolz angebracht. Vor dem Schliessen derSchalung können die AbschalelementeAEF und AES gegebenenfalls mit MBT-Leibungsschalungswinkelnund einem Kanntholzausgesteift werden.
Verwendung bei Bodenplatten & Decken

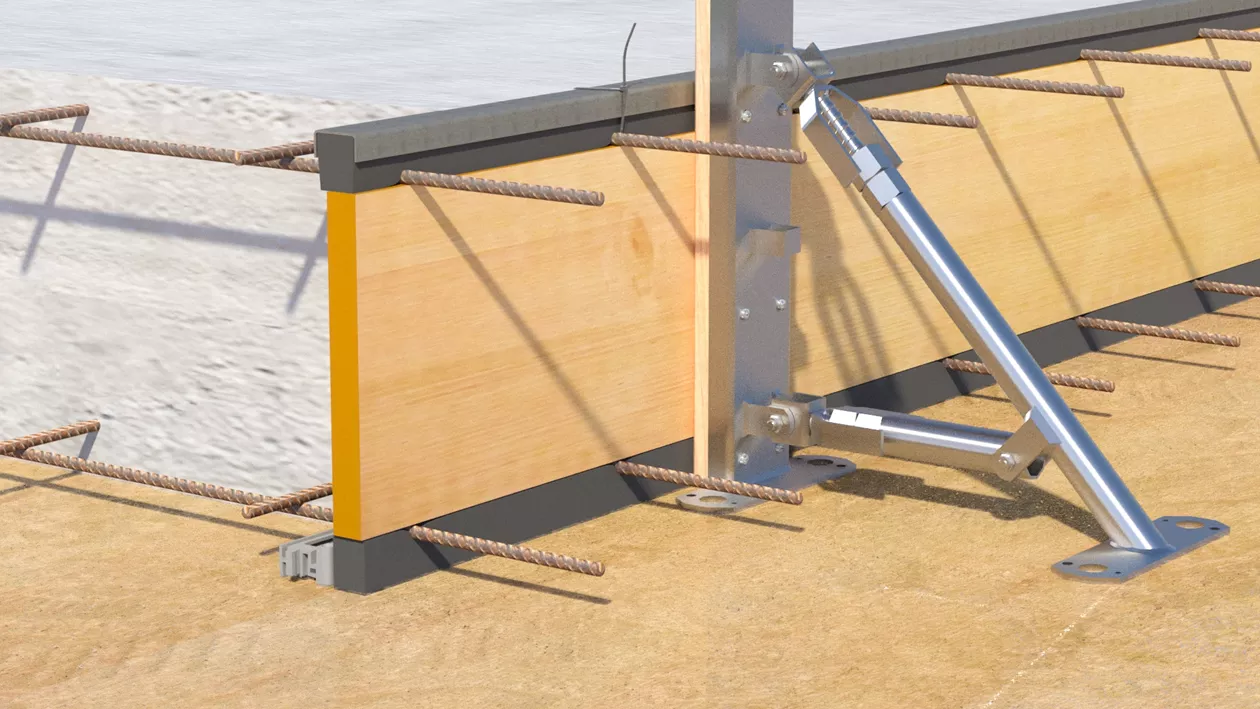

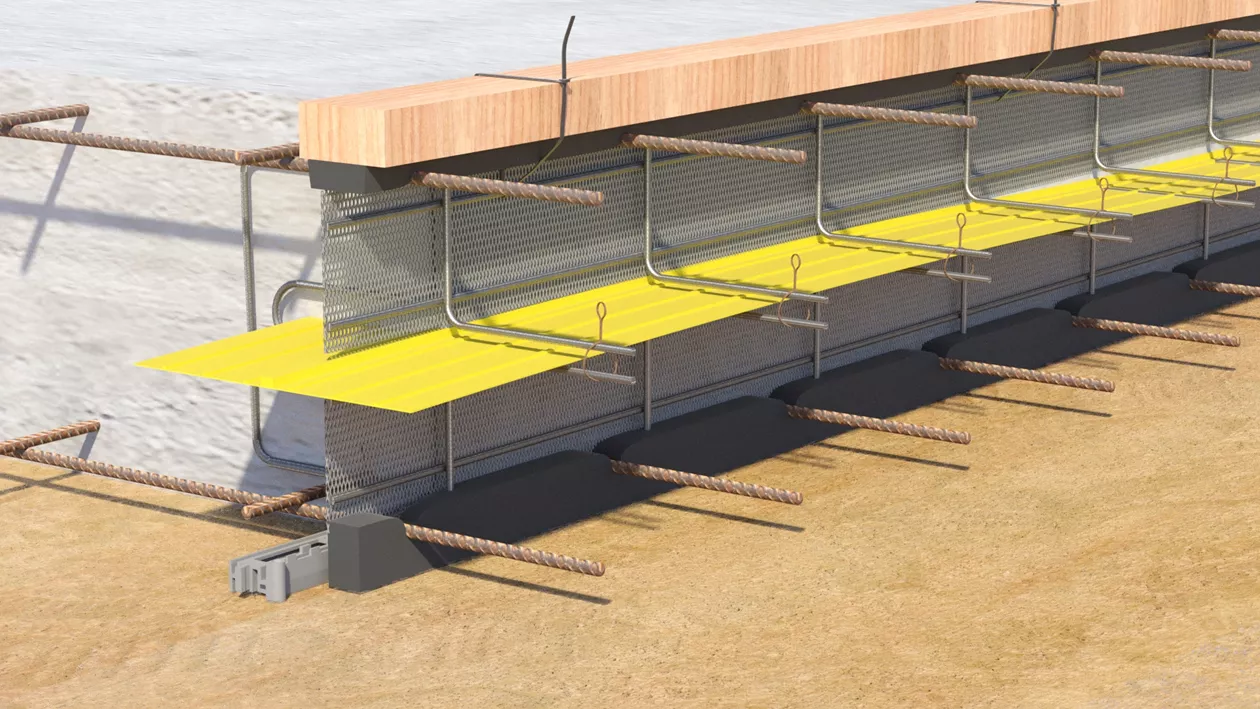

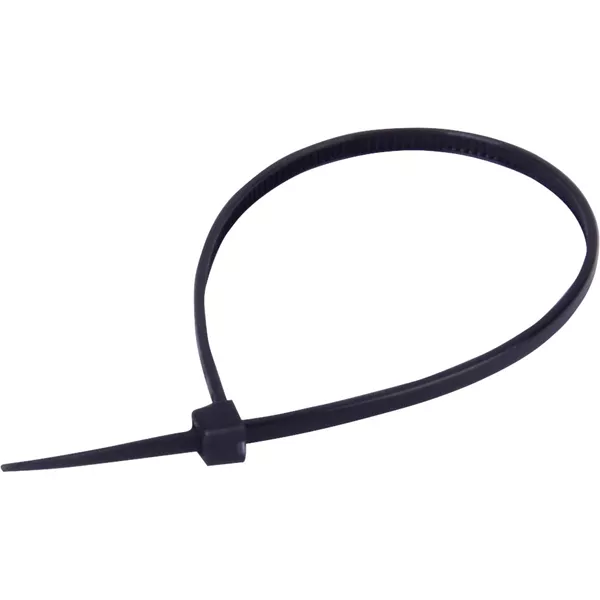

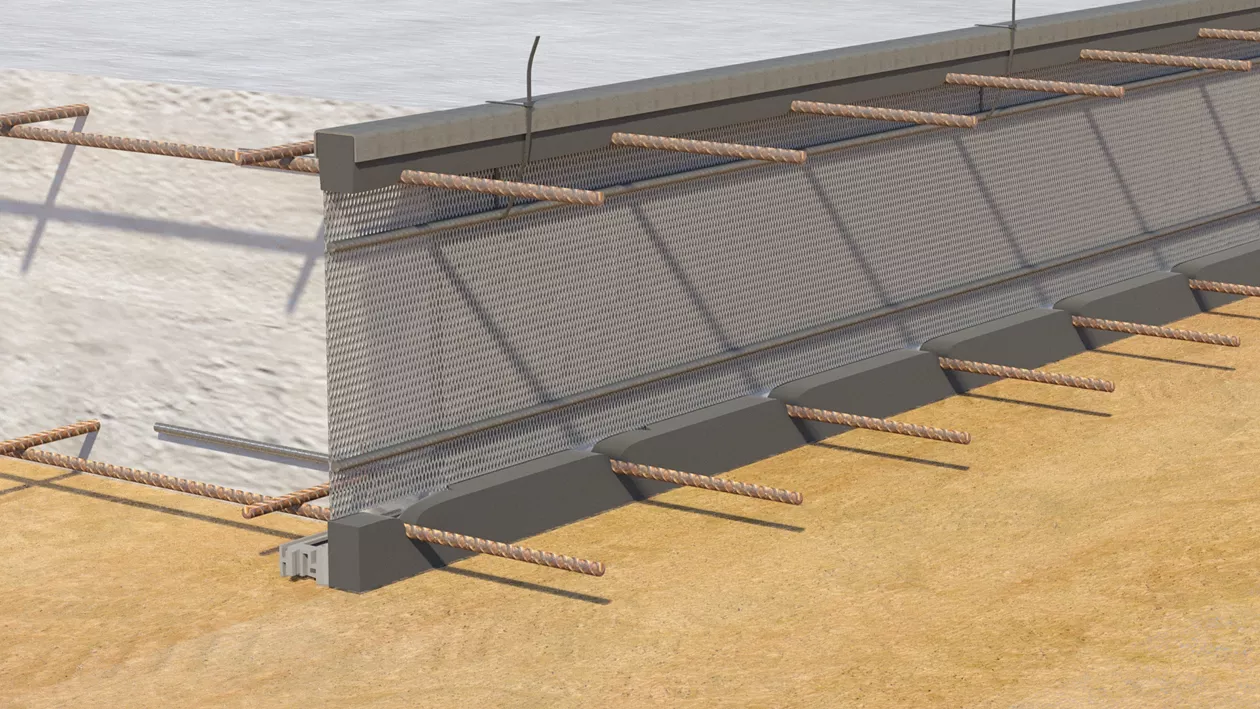

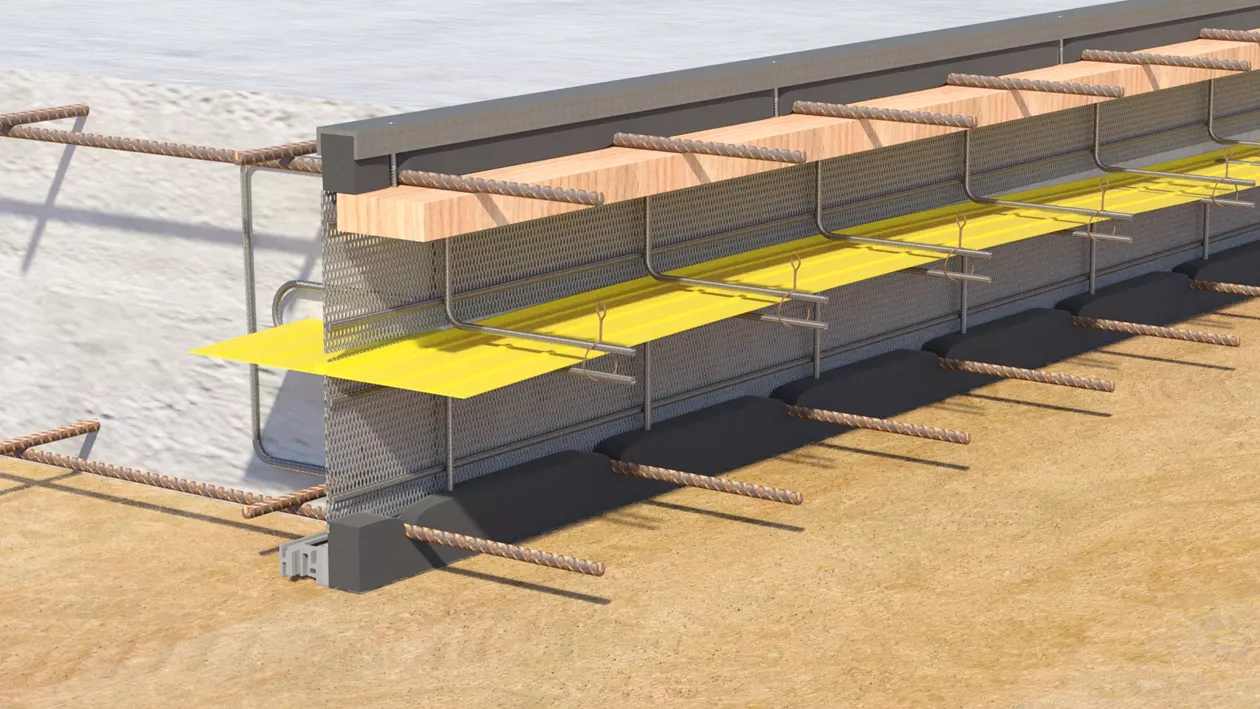

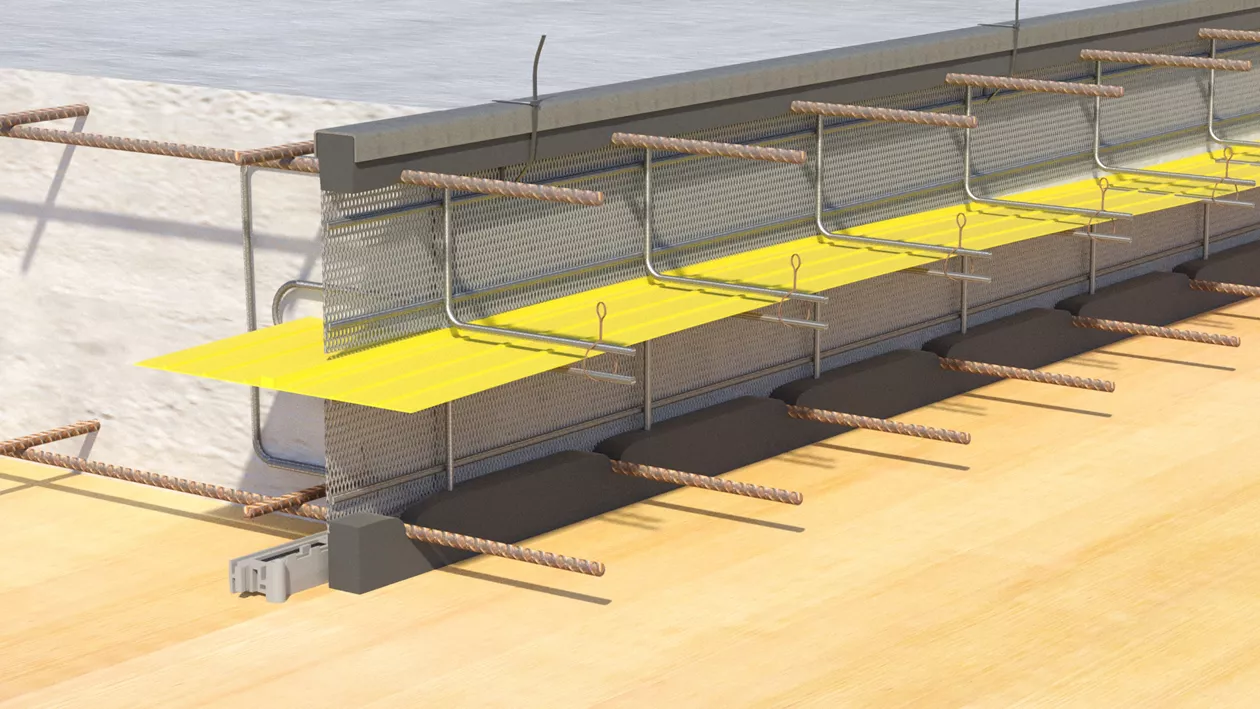

Bei Abschalungen mit Eisendurchdringungin Bodenplatten und Decken wird dieDrunterleiste auf der Höhe der Arbeitsfugeausgelegt sowie direkt davor der untereSchalflex Abschalgummi.Anschliessendkann die erste und zweite Lage der Armierungseisengelegt werden, welche sich inden unteren Schalflex Abschalgummi hineindrückt, so dass die Zwischenräume geschlossenwerden. Weiter wird nun mit demAbschalelement AEF/AES oder konventionellmit Holz und z.B. der MBT AbschalungBPA oder AST SK abgeschalt.Nach dem Legen der dritten und vierten Armierungslagewird nun der obere Schalflex Abschalgummi aufgelegt und mit demSchalflex U-Eisen und Kabelbinder soweitnach unten gespannt, bis der Schalflex Abschalgummidie Eisendurchdringung umschliesst.Beim Verwenden des SchalflexU-Eisens kann die gewünschte Überdeckungoder Deckenkantenhöhe mit demAnziehen der Kabelbinder oder Schraubeneingestellt werden, dass direkt auf der Höhedes Schalflex U-Eisens die Decke sauberabtaloschiert werden kann. Wenn kein Monobetonverarbeitet wird kann auch einKantholz mit Kabelbinder verwendet werden,um den Schalflex Abschalgummi nachunten zu spannen.
Vorteile
- Grosse Zeitersparnis gegenüber konventionellem Schäumen
- Wiederverwendbar
- Optimal auch bei Monobeton
Beschreibung
Der Schalflex Abschalgummi ist die einfachste Art um Zwischenräume bei Eisendurchdringungen sauber abzuschalen. Beim konventionellen Abschalen mit Holz sowie beim Abschalelement AEF und AES entstehen bei der Eisendurchdringung Zwischenräume. Das Schliessen dieser Zwischenräume mit Bauschaum sowie das Entfernen nach dem Betonieren der Etappe kostet wertvolle Arbeitszeit. Der wiederverwendbare Schalflex Abschalgummi ermöglicht das einfache und zeitsparende Schliessen dieser Zwischenräume.
Verwendung bei Bodenplatten & Decken
Bei Abschalungen mit Eisendurchdringung in Bodenplatten und Decken wird die Drunterleiste auf der Höhe der Arbeitsfuge ausgelegt sowie direkt davor der untere Schalflex Abschalgummi. Anschliessend kann die erste und zweite Lage der Armierungseisen gelegt werden, welche sich in den unteren Schalflex Abschalgummi hinein drückt, so dass die Zwischenräume geschlossen werden. Weiter wird nun mit dem Abschalelement AEF/AES oder konventionell mit Holz und z.B. der MBT Abschalung BPA oder AST SK abgeschalt. Nach dem Legen der dritten und vierten Armierungslage wird nun der obere Schalflex Abschalgummi aufgelegt und mit dem Schalflex U-Eisen und Kabelbinder soweit nach unten gespannt, bis der Schalflex Abschalgummi die Eisendurchdringung umschliesst. Beim Verwenden des Schalflex U-Eisens kann die gewünschte Überdeckung oder Deckenkantenhöhe mit dem Anziehen der Kabelbinder oder Schrauben eingestellt werden, dass direkt auf der Höhe des Schalflex U-Eisens die Decke sauber abtaloschiert werden kann. Wenn kein Monobeton verarbeitet wird kann auch ein Kantholz mit Kabelbinder verwendet werden, um den Schalflex Abschalgummi nach unten zu spannen.
Verwendung bei Wänden
Bei Abschalungen mit Eisendurchdringung in Wänden wird das Schalflex U-Eisen mit Schrauben an die stehende und die zu versetzende Schalwand befestigt und der Schalflex Abschalgummi eingelegt. An die stehende Schalwand wird nun die Armierung sowie das Abschalelement AEF/AES oder eine konventionelle Abschalung aus Holz angebracht. Vor dem Schliessen der Schalung können die Abschalelemente AEF und AES gegebenenfalls mit MBT-Leibungsschalungswinkeln und einem Kanntholz ausgesteift werden.
Verwendung bei Bodenplatten & Decken
Bei Abschalungen mit Eisendurchdringung in Bodenplatten und Decken wird die Drunterleiste auf der Höhe der Arbeitsfuge ausgelegt sowie direkt davor der untere Schalflex Abschalgummi. Anschliessend kann die erste und zweite Lage der Armierungseisen gelegt werden, welche sich in den unteren Schalflex Abschalgummi hinein drückt, so dass die Zwischenräume geschlossen werden. Weiter wird nun mit dem Abschalelement AEF/AES oder konventionell mit Holz und z.B. der MBT Abschalung BPA oder AST SK abgeschalt. Nach dem Legen der dritten und vierten Armierungslage wird nun der obere Schalflex Abschalgummi aufgelegt und mit dem Schalflex U-Eisen und Kabelbinder soweit nach unten gespannt, bis der Schalflex Abschalgummi die Eisendurchdringung umschliesst. Beim Verwenden des Schalflex U-Eisens kann die gewünschte Überdeckung oder Deckenkantenhöhe mit dem Anziehen der Kabelbinder oder Schrauben eingestellt werden, dass direkt auf der Höhe des Schalflex U-Eisens die Decke sauber abtaloschiert werden kann. Wenn kein Monobeton verarbeitet wird kann auch ein Kantholz mit Kabelbinder verwendet werden, um den Schalflex Abschalgummi nach unten zu spannen.
Verwendung bei Wänden
Bei Abschalungen mit Eisendurchdringung in Wänden wird das Schalflex U-Eisen mit Schrauben an die stehende und die zu versetzende Schalwand befestigt und der Schalflex Abschalgummi eingelegt. An die stehende Schalwand wird nun die Armierung sowie das Abschalelement AEF/AES oder eine konventionelle Abschalung aus Holz angebracht. Vor dem Schliessen der Schalung können die Abschalelemente AEF und AES gegebenenfalls mit MBT-Leibungsschalungswinkeln und einem Kanntholz ausgesteift werden.
Spezifikationen
Bezeichnung
