Art 1102

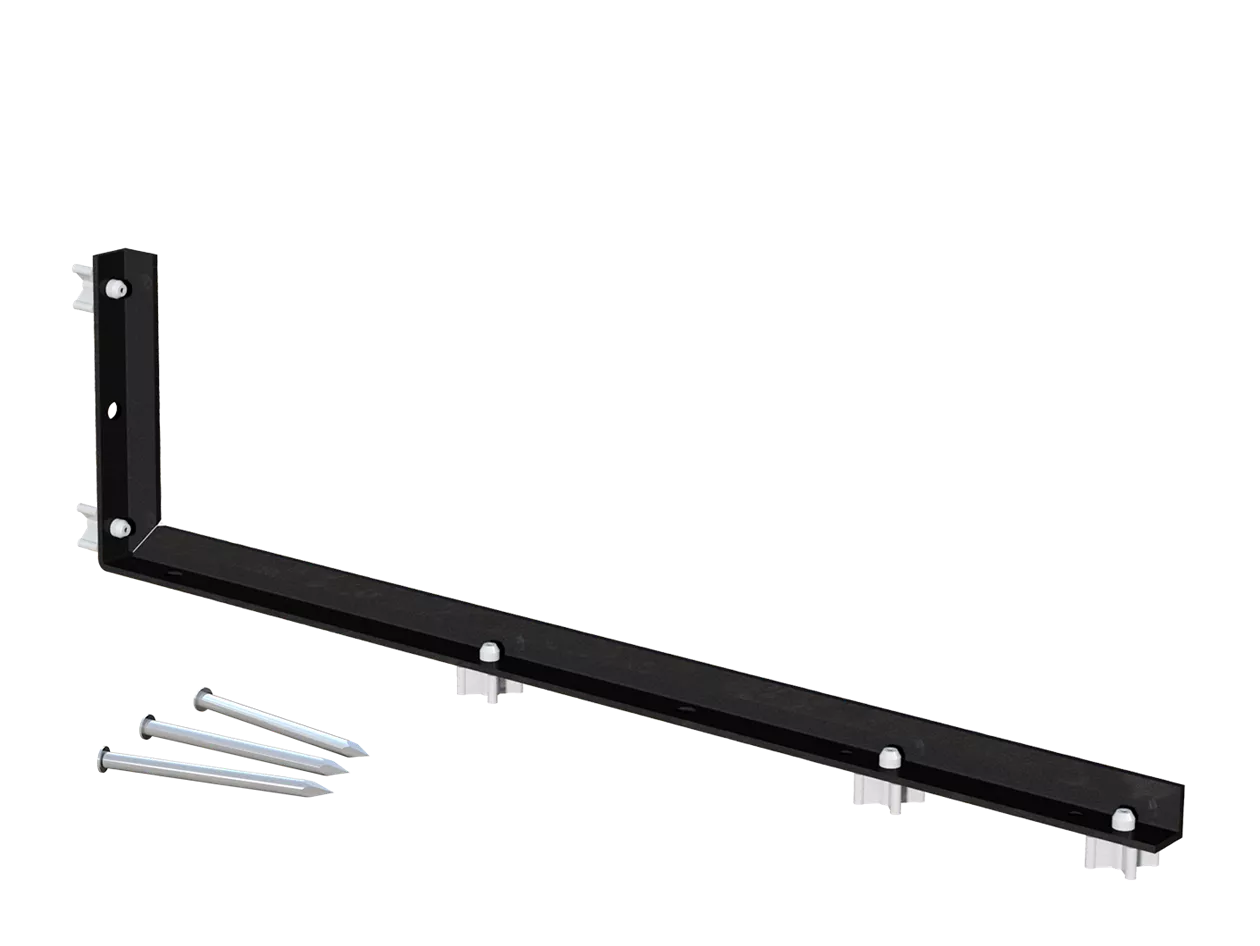

Randfix-Winkel 16-25 cm

info
Beschreibung
Für Deckenstärken von 16-25 cm. Inkl. 3 Aluminiumnägel.
description
Anleitungen und Dokumente
auto_stories Prospekt Randfix [pdf] info Bedienungsanleitung Randfix [pdf]
Zubehör

Spezifikationen

Bezeichnung

Anwendung

Zeichnung 1

Art.
Bezeichnung
Deckenstärke A
Gewindehöhe B1/B2
Bohrloch Mass C1/C2
Winkelabstand mit Gerüstbrettern
 Winkelabstand mit Schaltafeln
1101
12 - 15 cm
12 cm
8.5 cm
3.5 cm
130 cm
1101
12 - 15 cm
13 cm8.5 cm4.5 cm130 cm
110112 - 15 cm
14 cm8.5 cm5.5 cm130 cm
110112 - 15 cm15 cm8.5 cm6.5 cm130 cm
110216 - 25 cm16 cm8.5 cm7.5 cm130 cm
110216 - 25 cm18 cm8.5 cm9.5 cm130 cm
110216 - 25 cm20 cm8.5 cm11.5 cm130 cm
110216 - 25 cm25 cm8.5 cm16.5 cm115 cm
110326 - 35 cm26 cm14.5 cm11.5 cm110 cm95 cm
110326  - 35 cm28 cm14.5 cm13.5 cm100 cm85 cm
110326 - 35 cm 30 cm14.5 cm15.5 cm
78 cm
110326 - 35 cm32 cm14.5 cm17.5 cm
72 cm
110436 - 40 cm34 cm14.5 cm19.5 cm
67 cm
110436 - 40 cm36 cm14.5 cm21.5 cm
62 cm
110436 - 40 cm38 cm14.5 cm23.5 cm
58 cm

Zeichnung 2

Art.
Bezeichnung
Deckenstärke A
Gewindehöhe B1/B2
Bohrloch Mass C1/C2
 Winkelabstand mit Schaltafeln
1105
41-60 cm
40 cm
14.5 / 31.5 cm*
25.5 / 8.5 cm*
 60 cm*
1105
41-60 cm
45 cm14.5 / 31.5 cm*30.5 / 13.5 cm*55 cm*
110541-60 cm
50 cm14.5 / 31.5 cm*35.5 / 18.5 cm*50 cm*
110541-60 cm55 cm14.5 / 31.5 cm*40.5 / 23.5 cm*45 cm*
110541-60 cm
60 cm14.5 / 31.5 cm*45.5 / 28.5 cm*40 cm*
* Ab einer Deckenstärke von 40 cm werden zwei Bohrungen und zwei Schaltafeln (übereinander) notwendig. Siehe technische Zeichnung 2.
