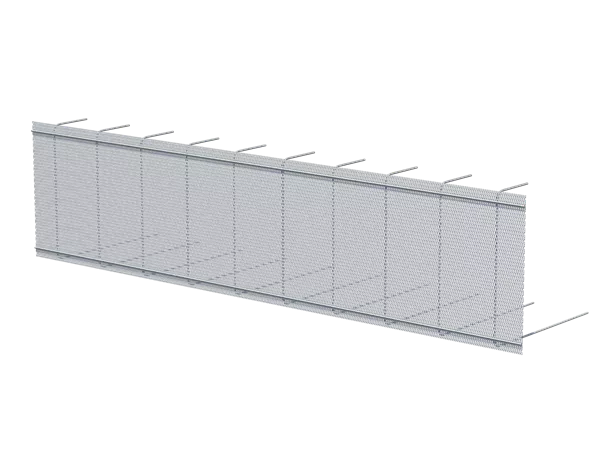

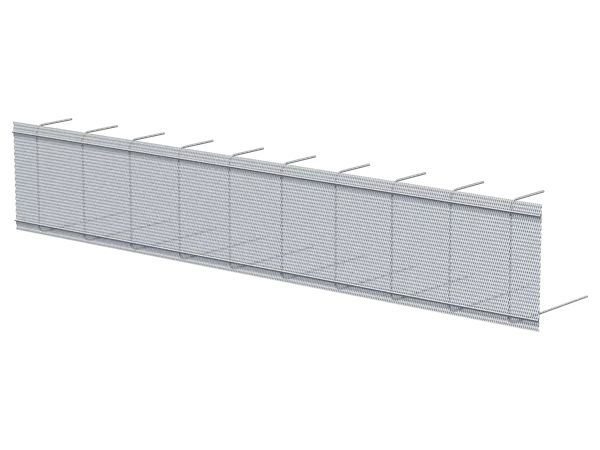

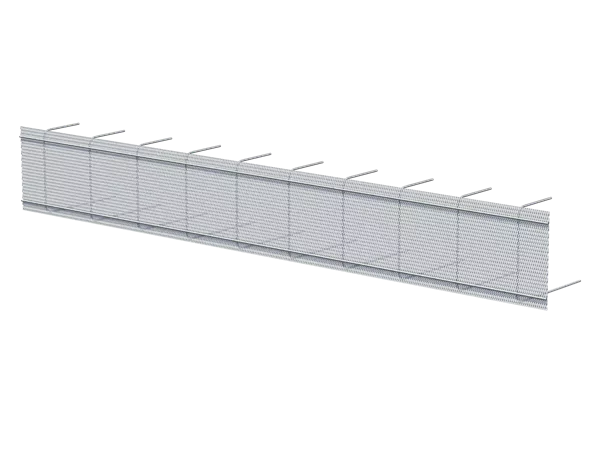

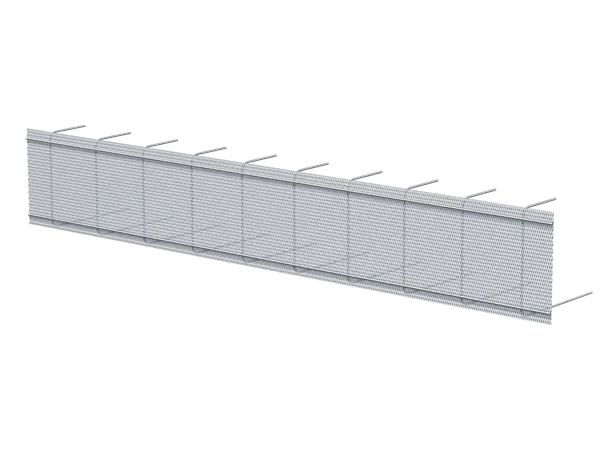

AES en métal déployé

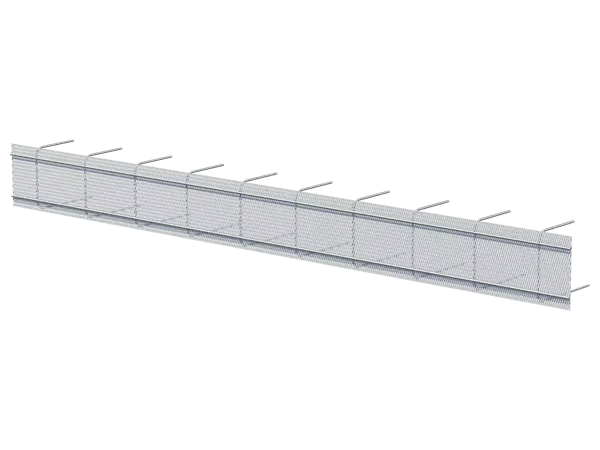

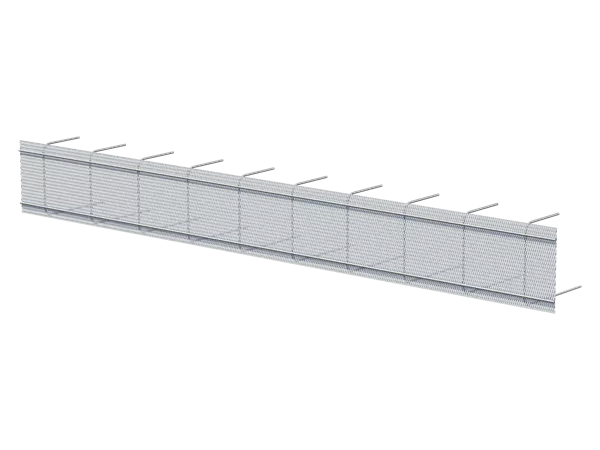

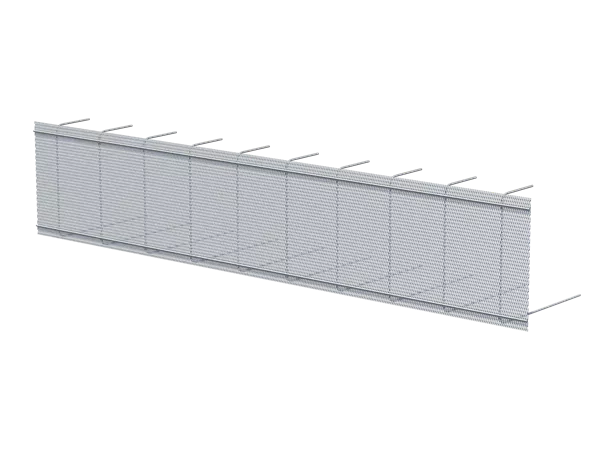

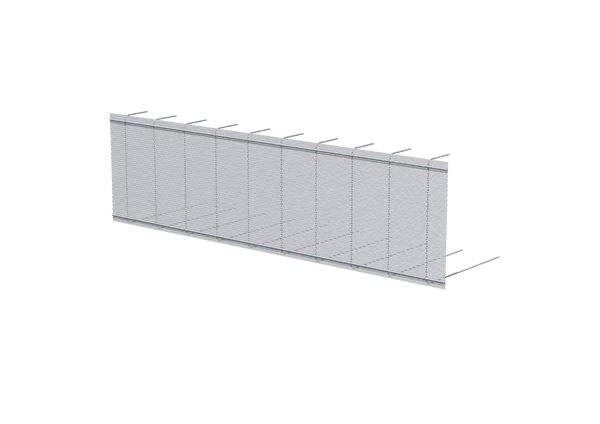

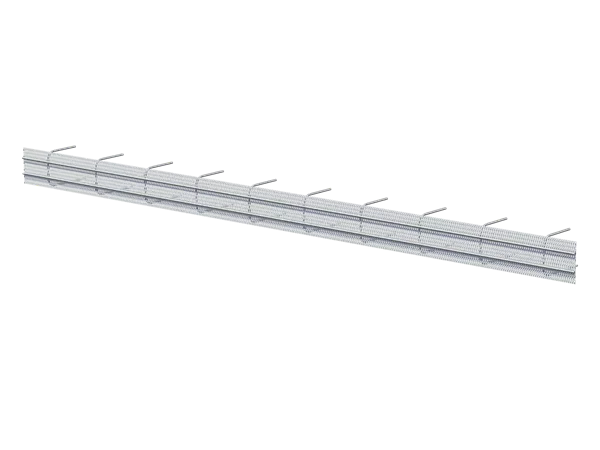

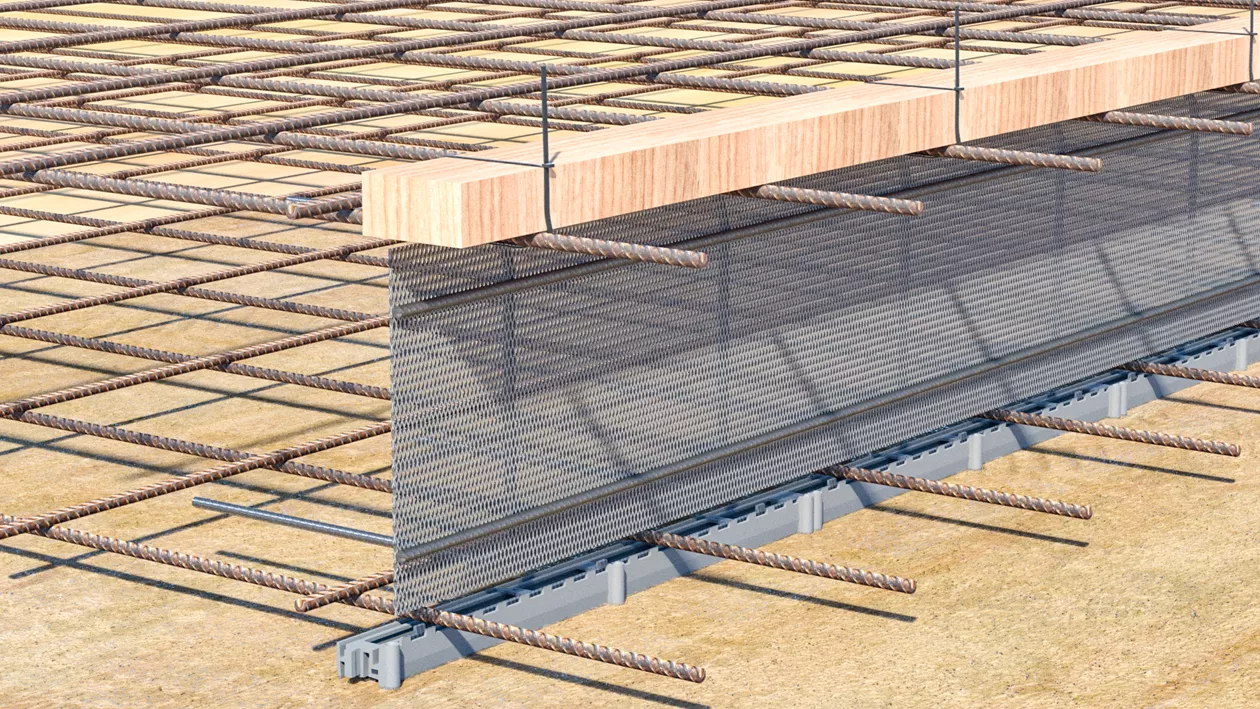

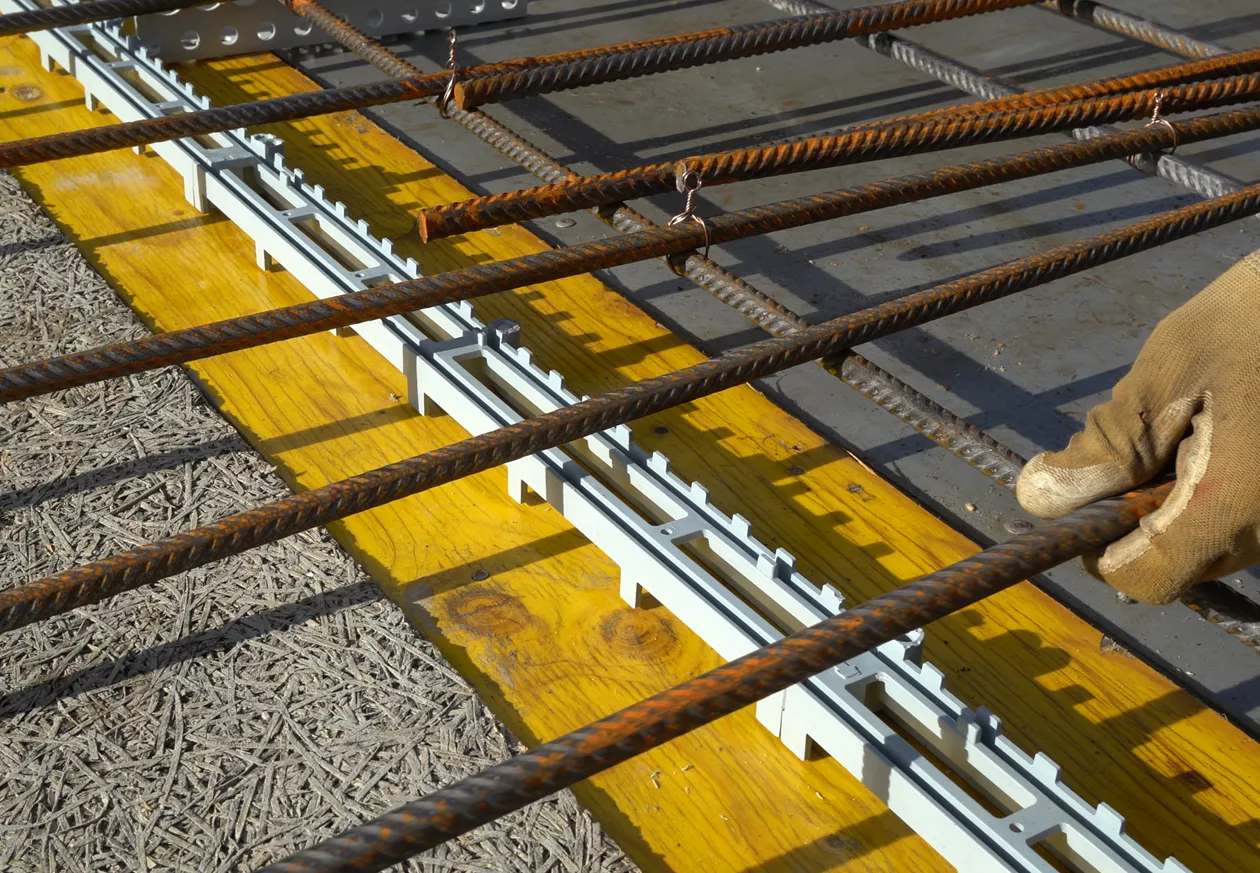

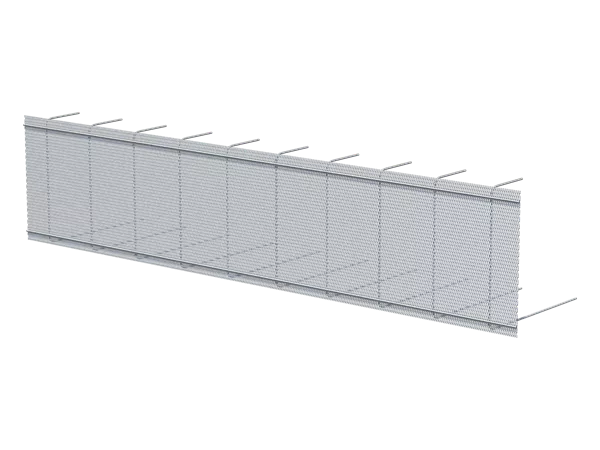

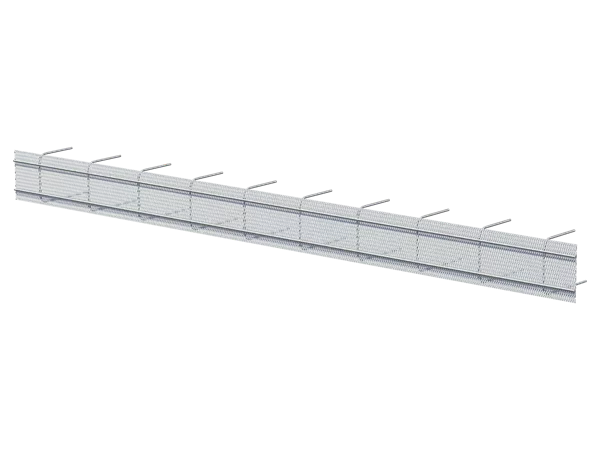

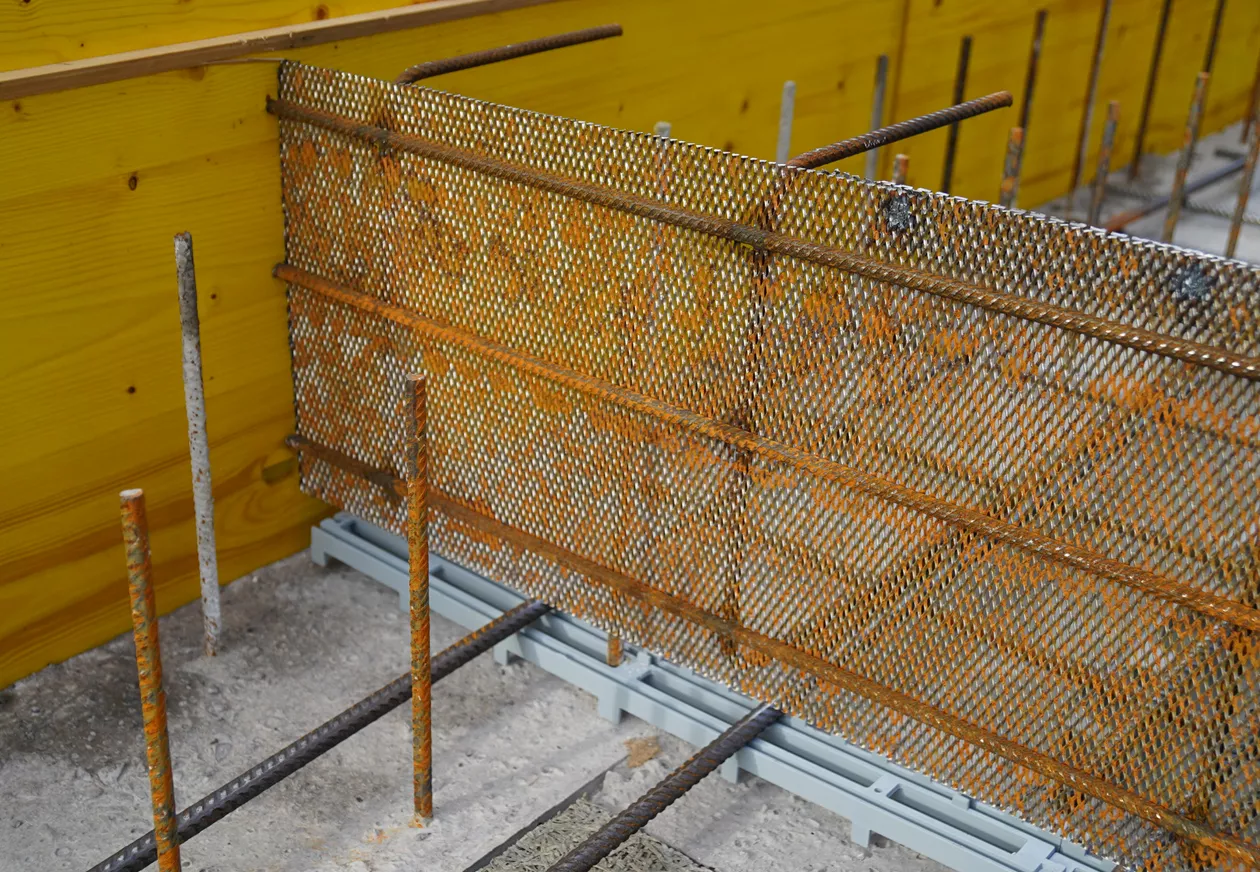

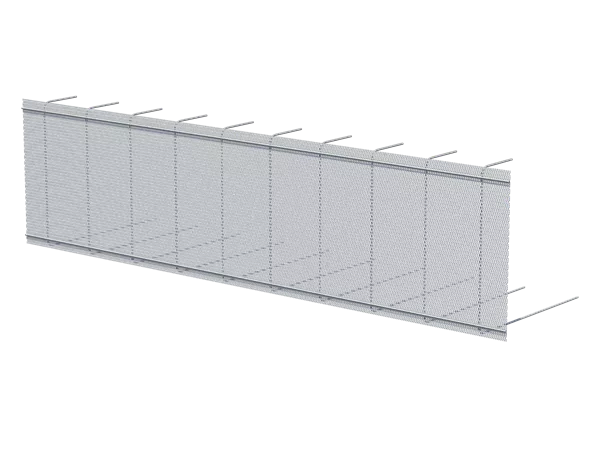

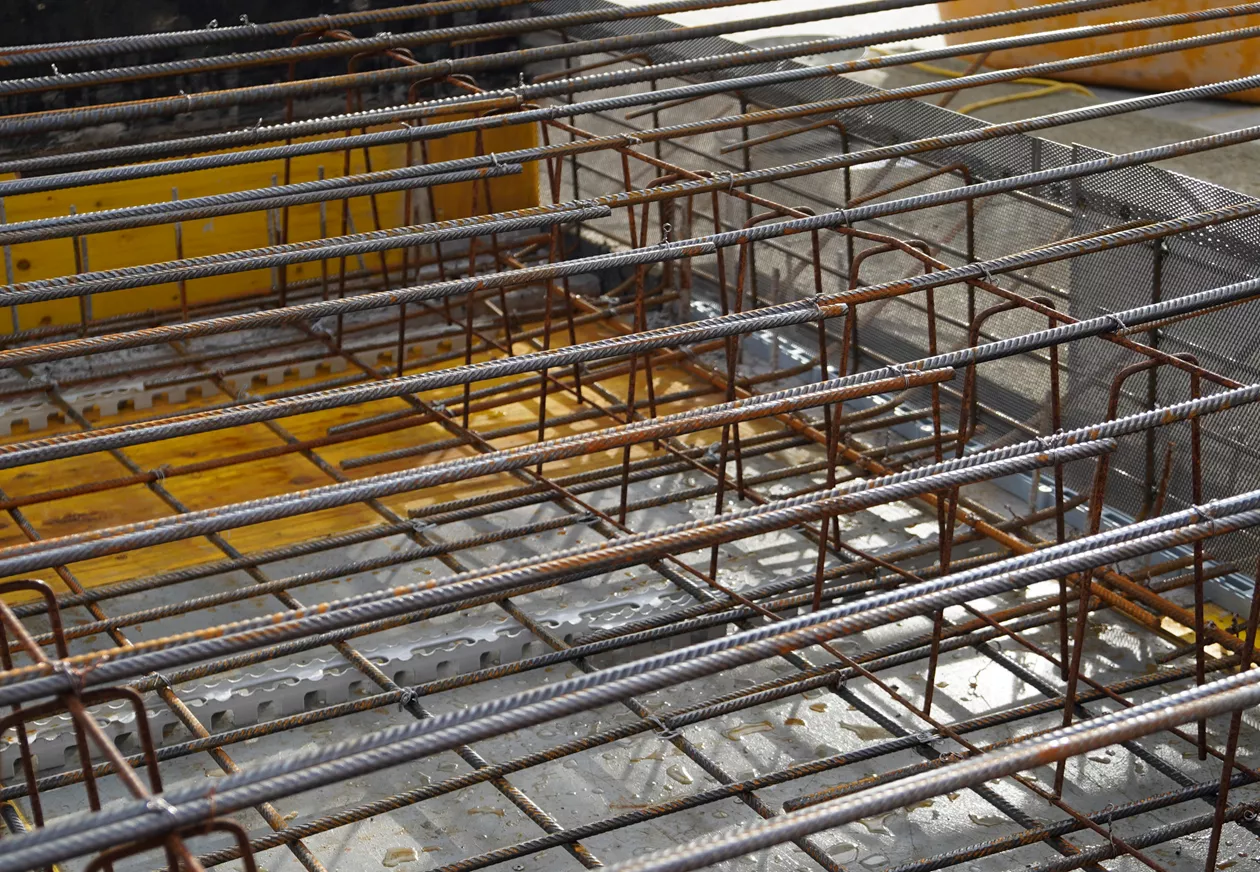

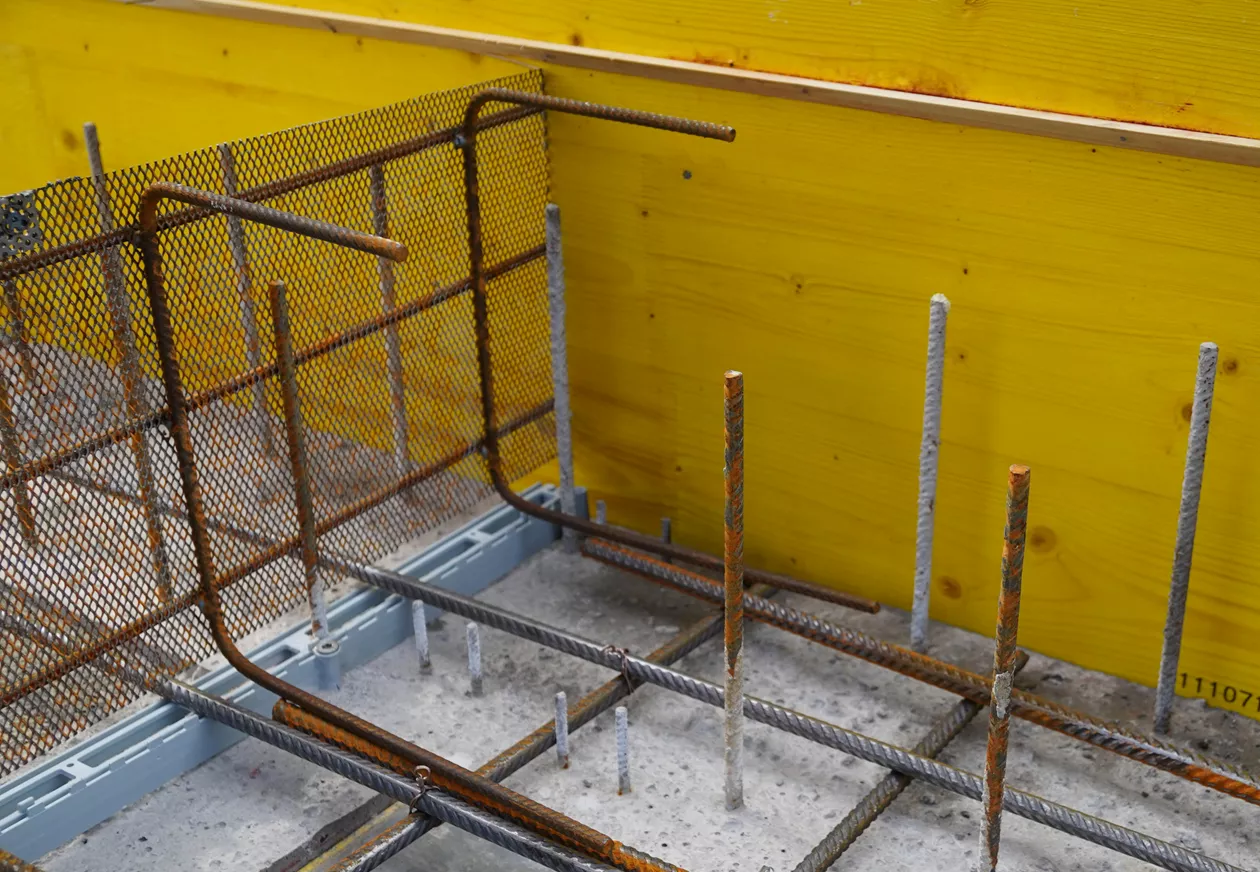

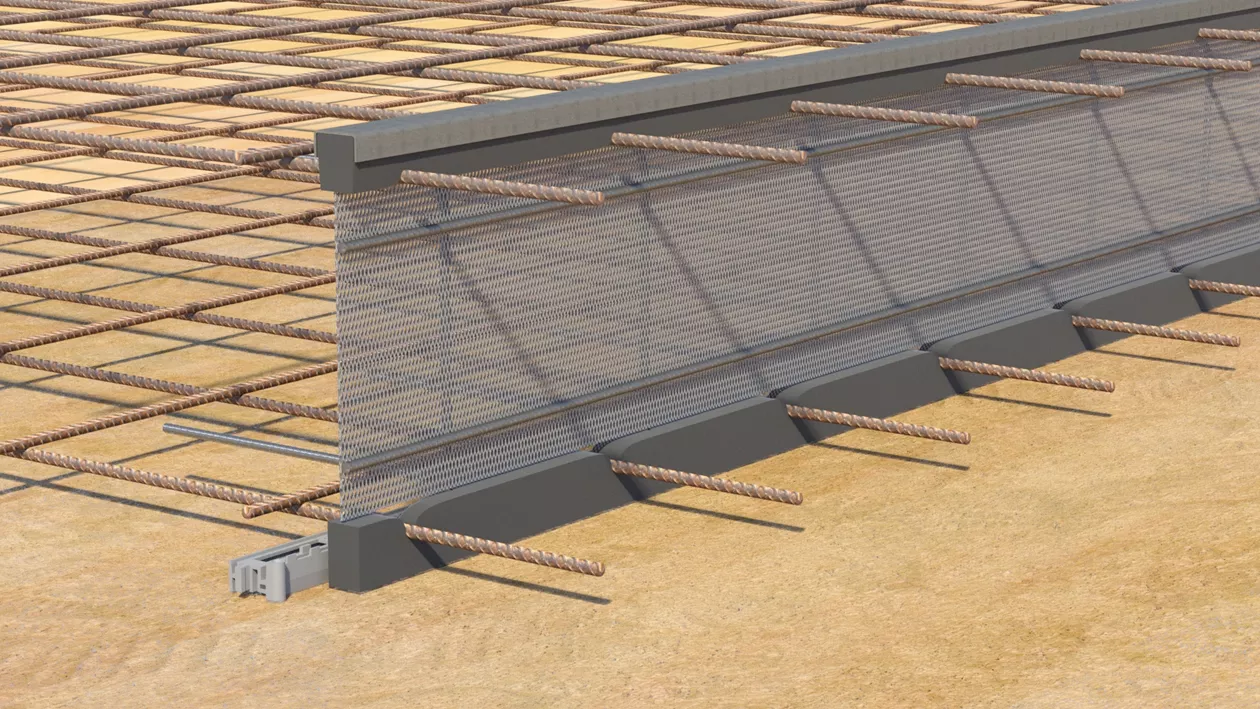

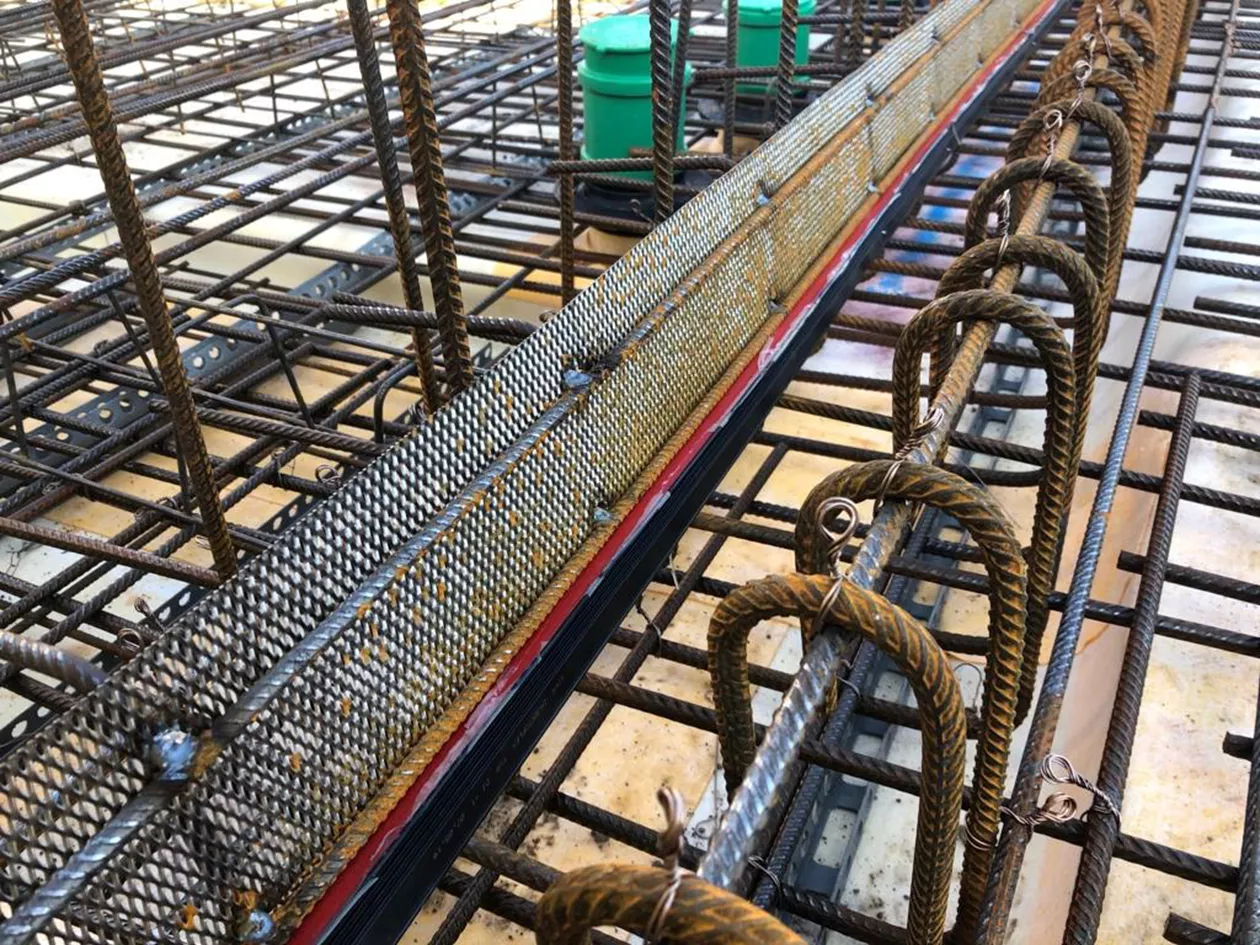

L’élément de coffrage en métal déployé AES permet le coffrage simple et rapide d’un joint de construction avec possibilité de monter un tuyau ou un canal d'injection. Pour obtenir une arête inférieure propre, un rail d'écartement avec pièce d'appui fermée (par ex. un rail Net-Form, art. 1771) est placé avant la pose de l'armature inférieure. Cela crée une arête de béton droite et garantit l’enrobage souhaité de l'armature. L' élément de coffrage AES en métal déployé est ensuite fixé à l'armature inférieure à l'aide de ligatures. Les troisième et quatrième couches de l’armature peuvent ensuite être posées sur l'élément AES.

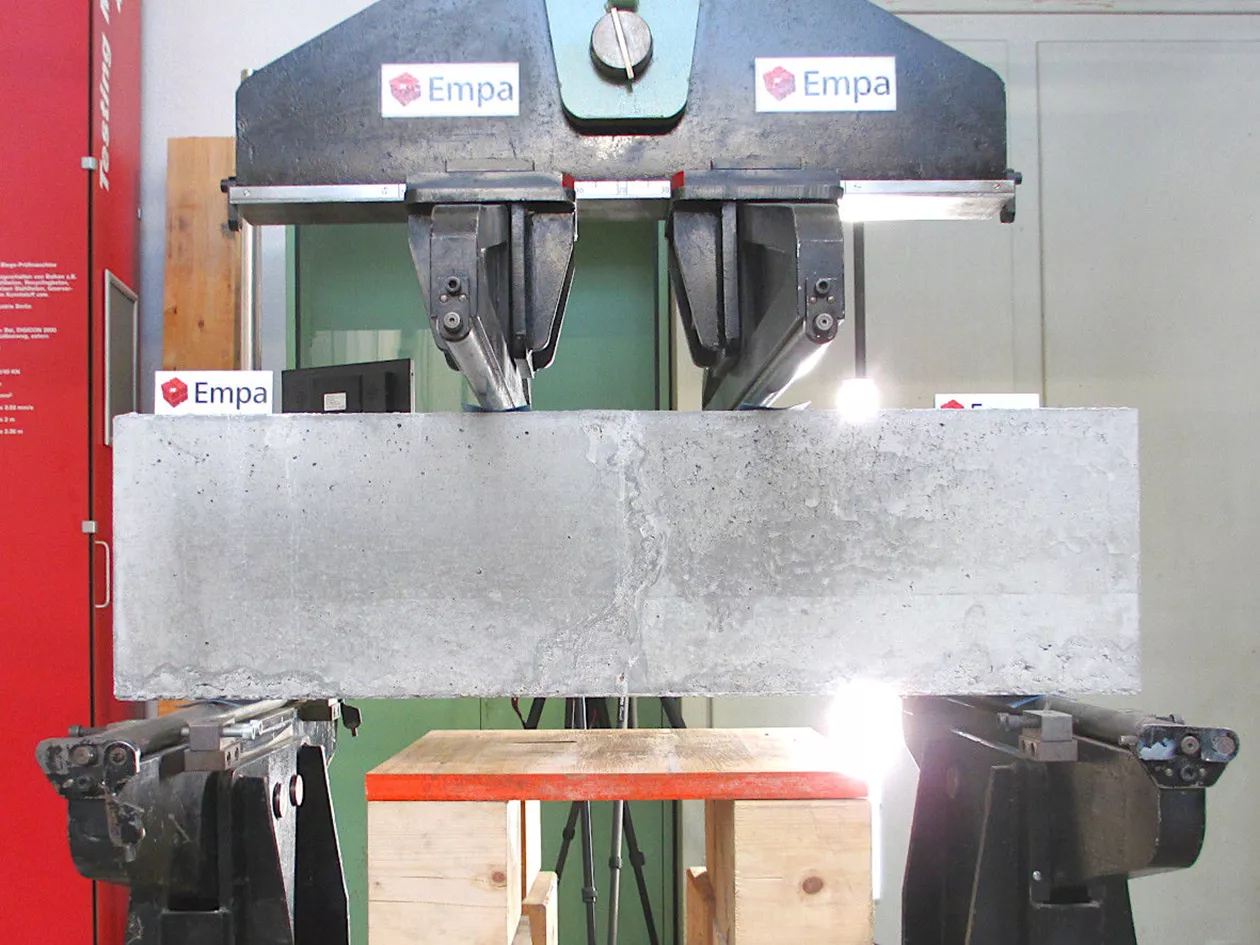

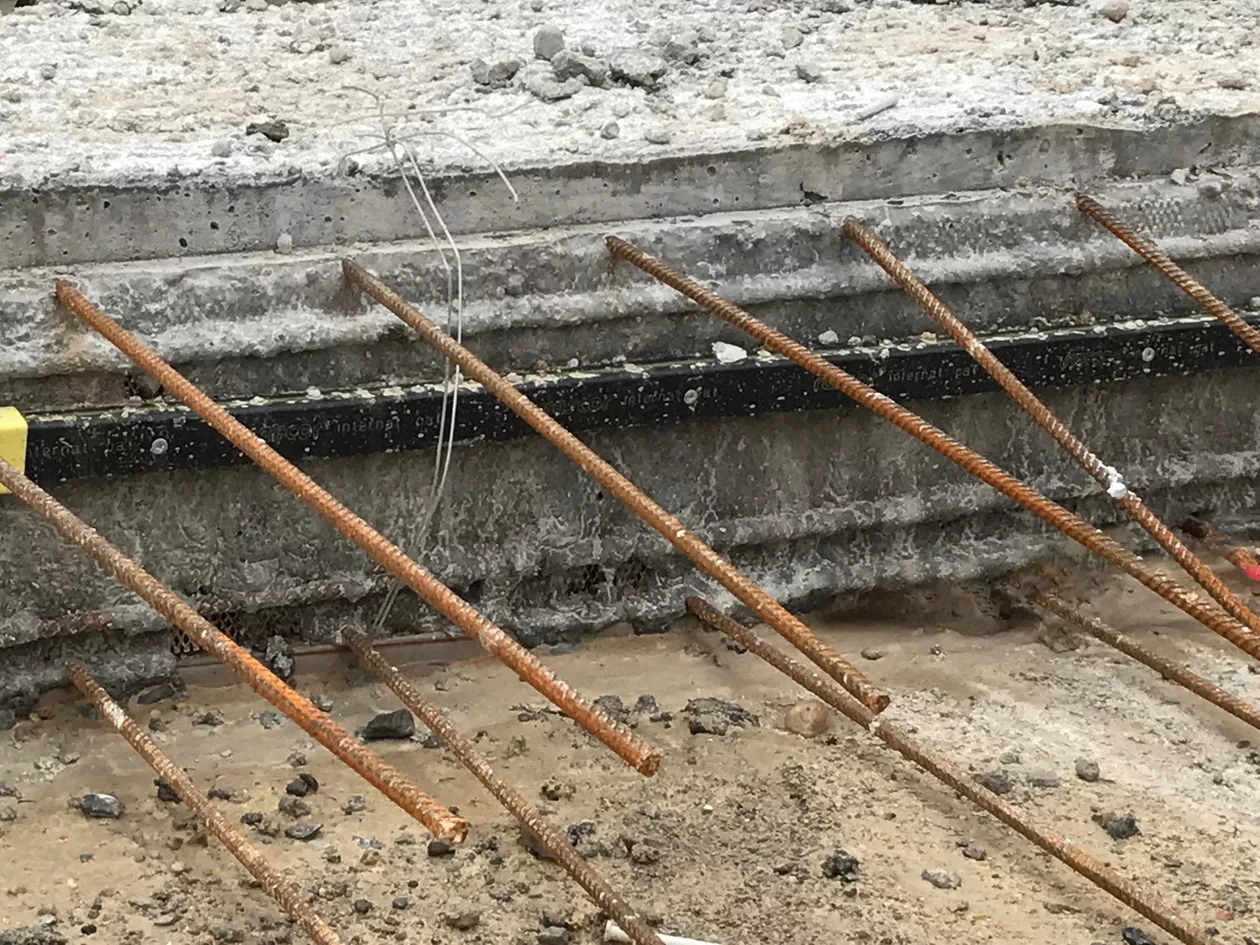

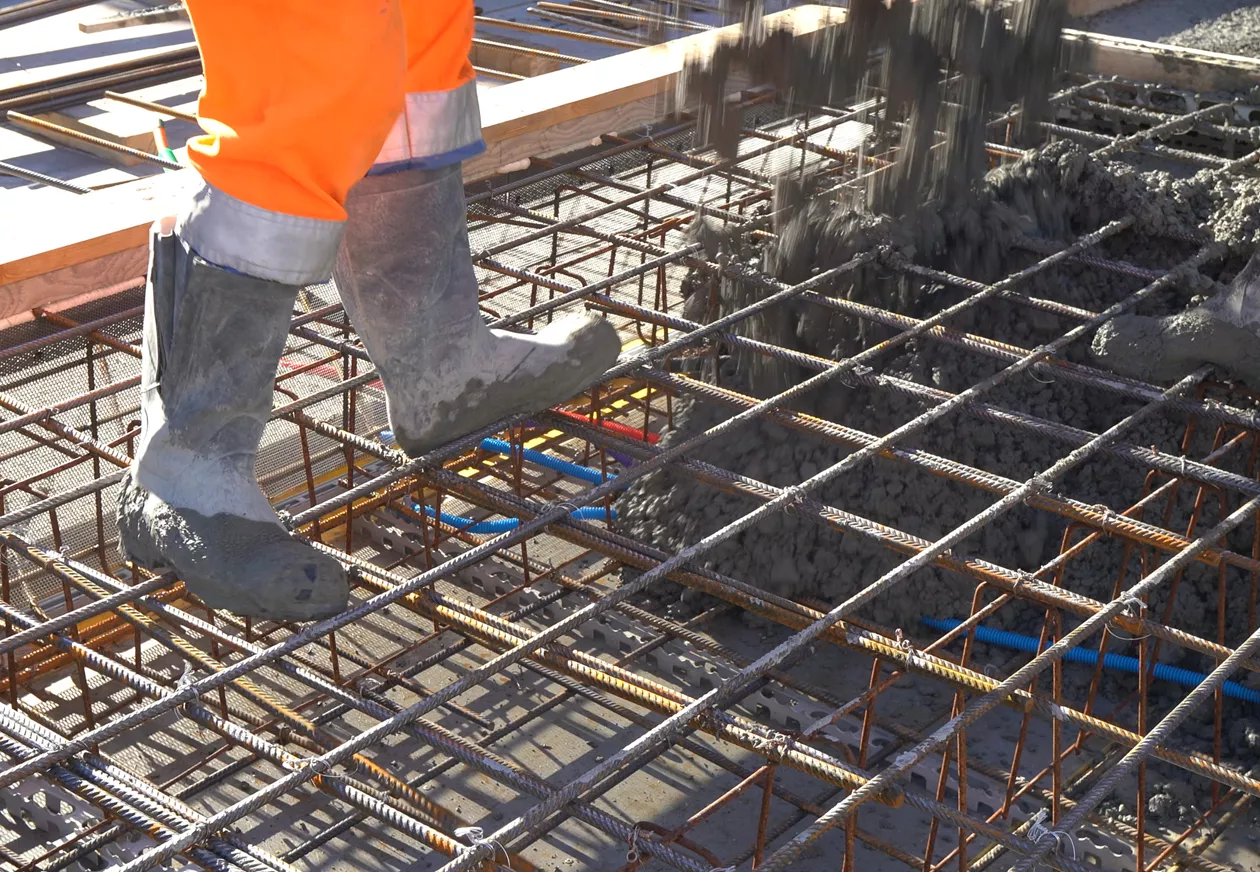

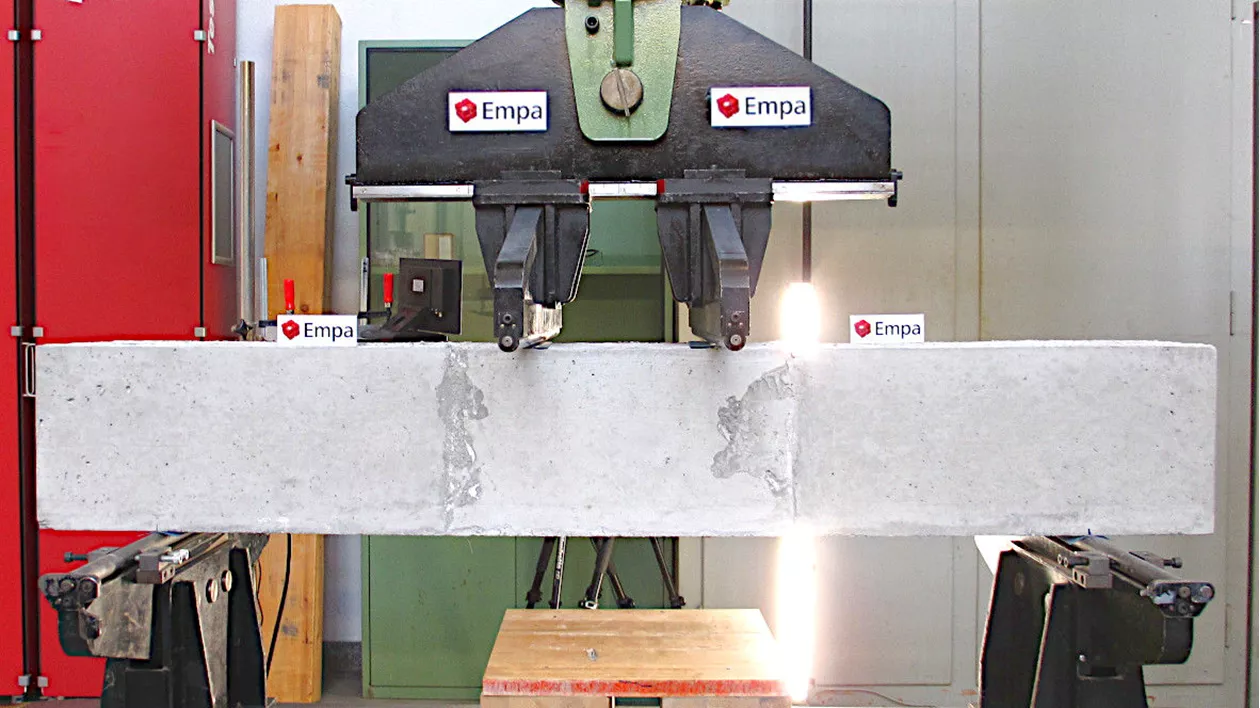

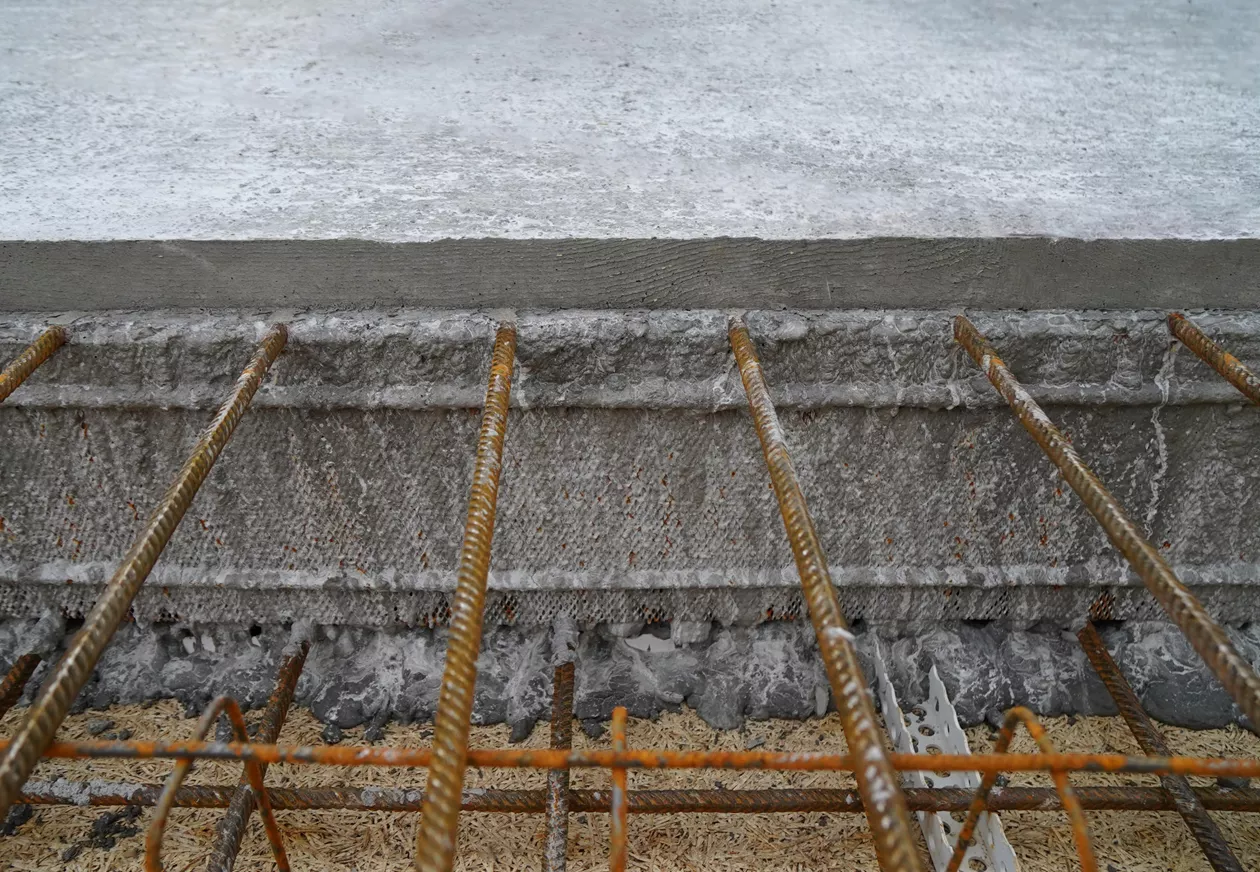

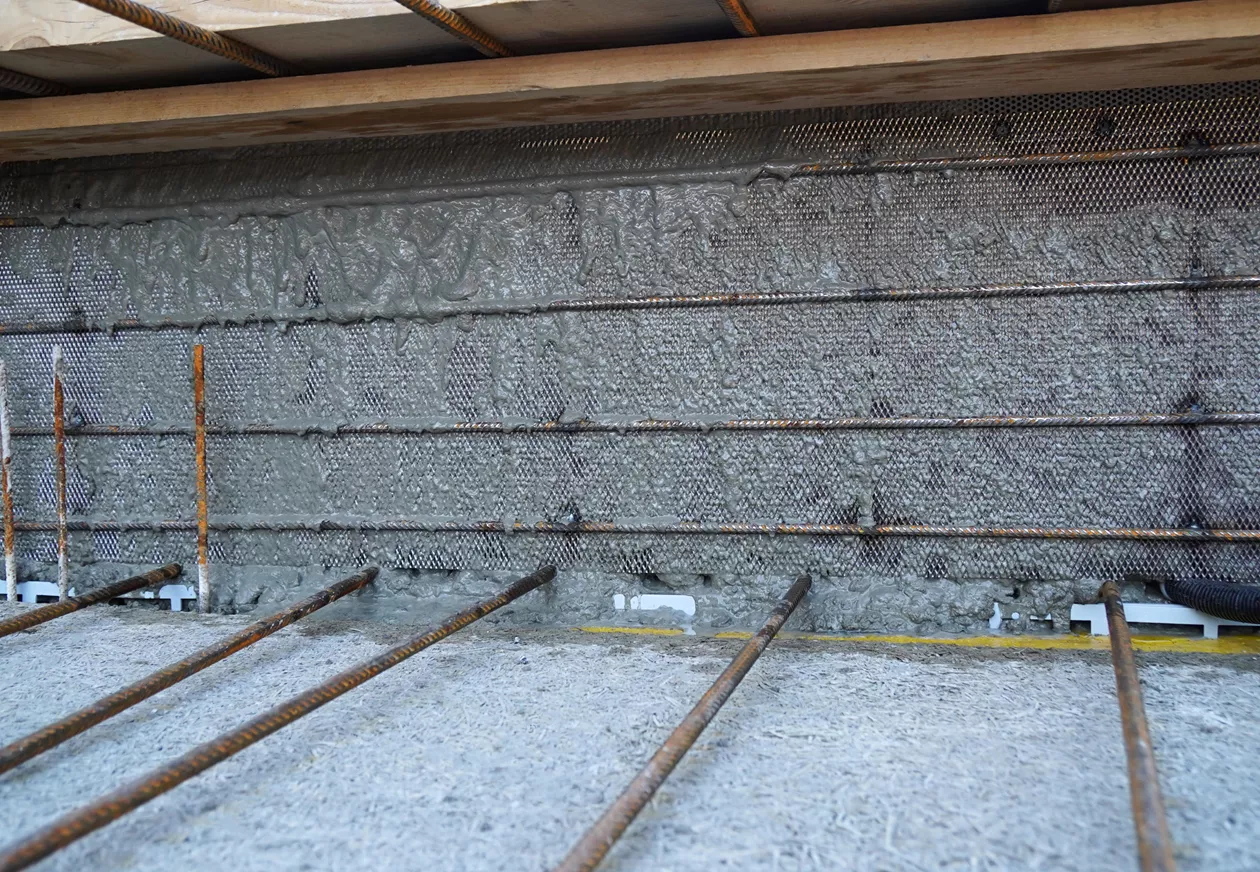

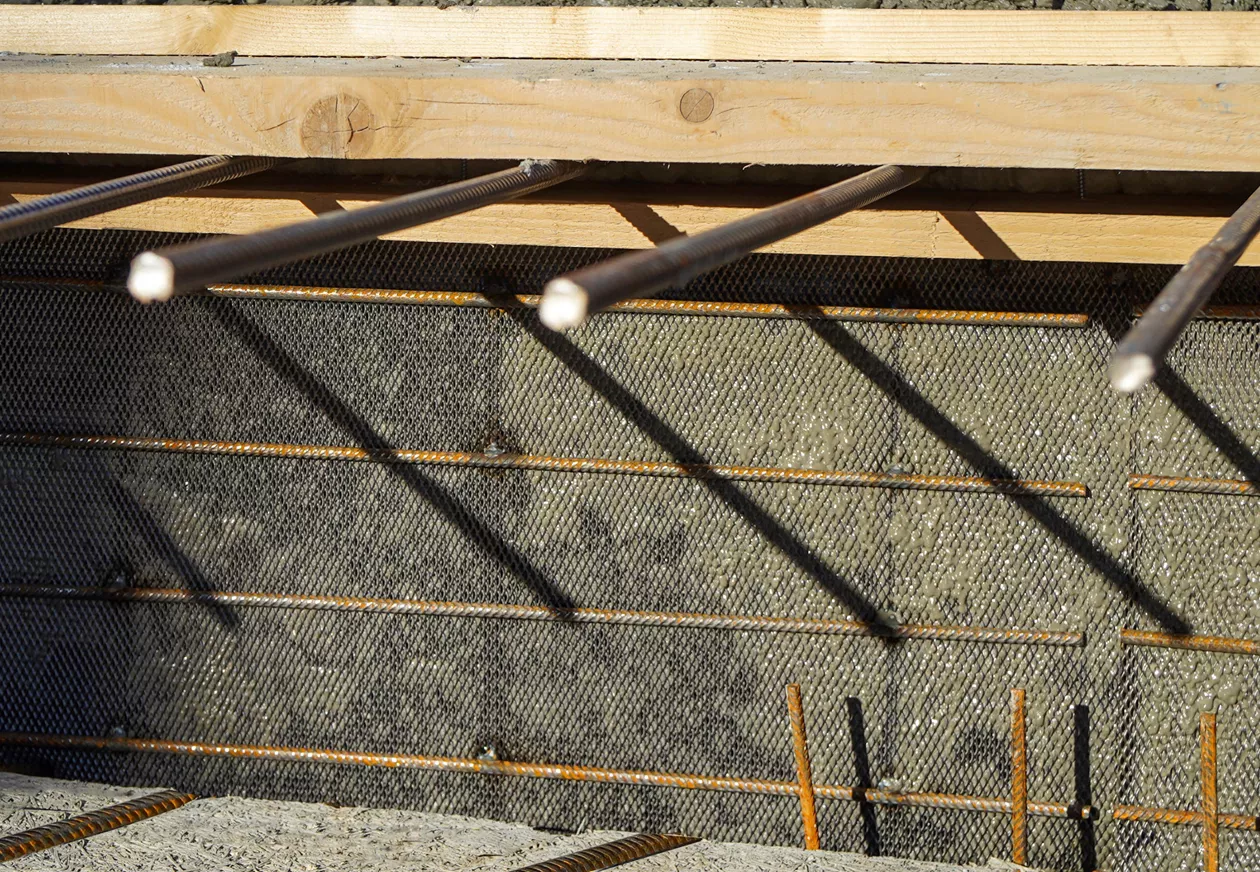

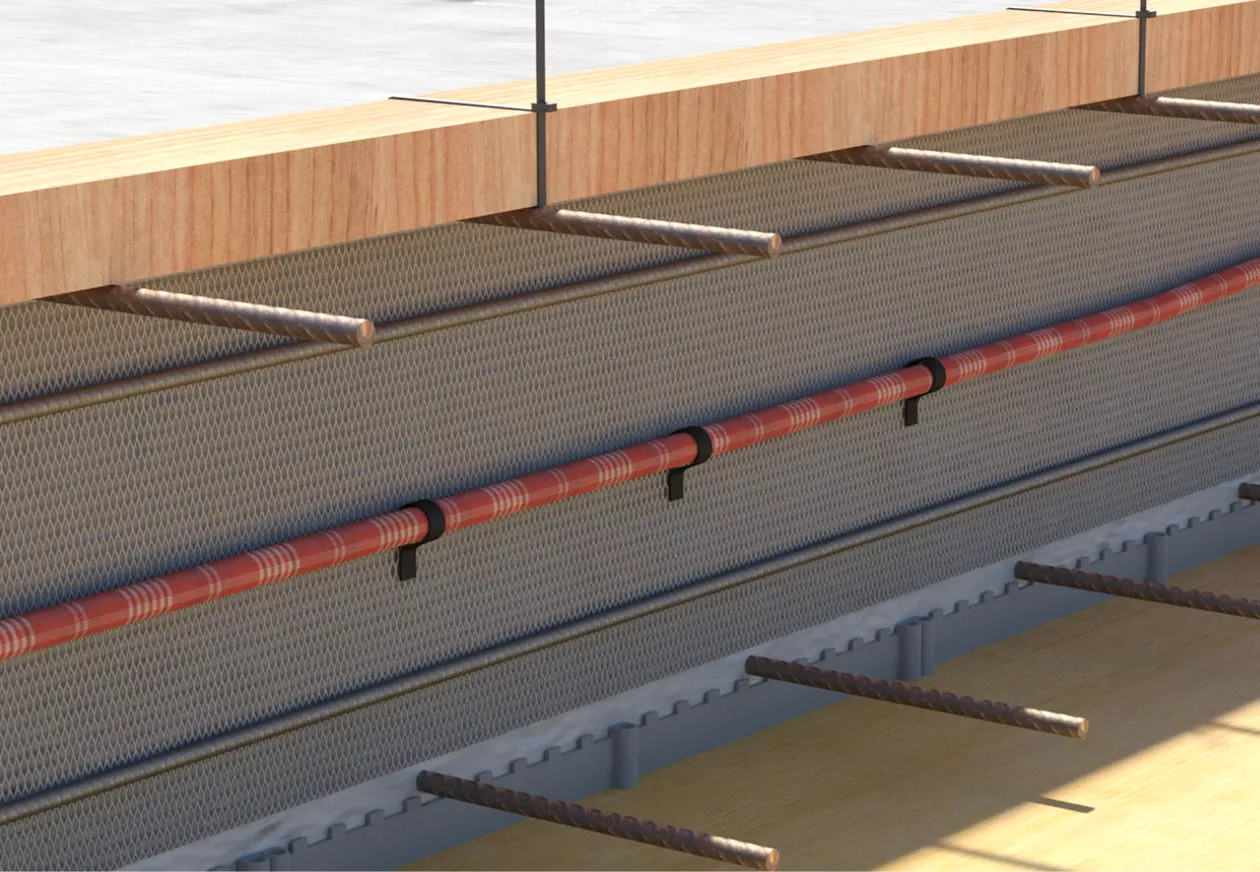

Le caoutchouc de coffrage Schalflex (art. 1890) ou des planches d’échafaudage et des bois équarris classiques conviennent pour le coffrage de l’enrobage restant. De plus, des tuyaux d’injection, des canaux d’injection et des étanchéifications des joints similaires peuvent être fixés sur le métal déployé. Contrairement au coffrage en bois classique, où, après le coulage du béton, les planches doivent être décoffrées et le béton rendu rugueux (béton lavé), l'élément de coffrage perdu AES reste simplement dans le béton. Le décoffrage n'est pas nécessaire. Les essais de flexion et de cisaillement-flexion réalisés avec l’Empa, laboratoire d’essai suisse indépendant et accrédité, sur des éprouvettes AES (rapport d’essai Empa n° 5214022660/1 du 13 janvier 2020) ont fourni, dans la même configuration d’essai, des résultats en moyenne identiques à ceux des joints de construction rugueux (béton lavé).
