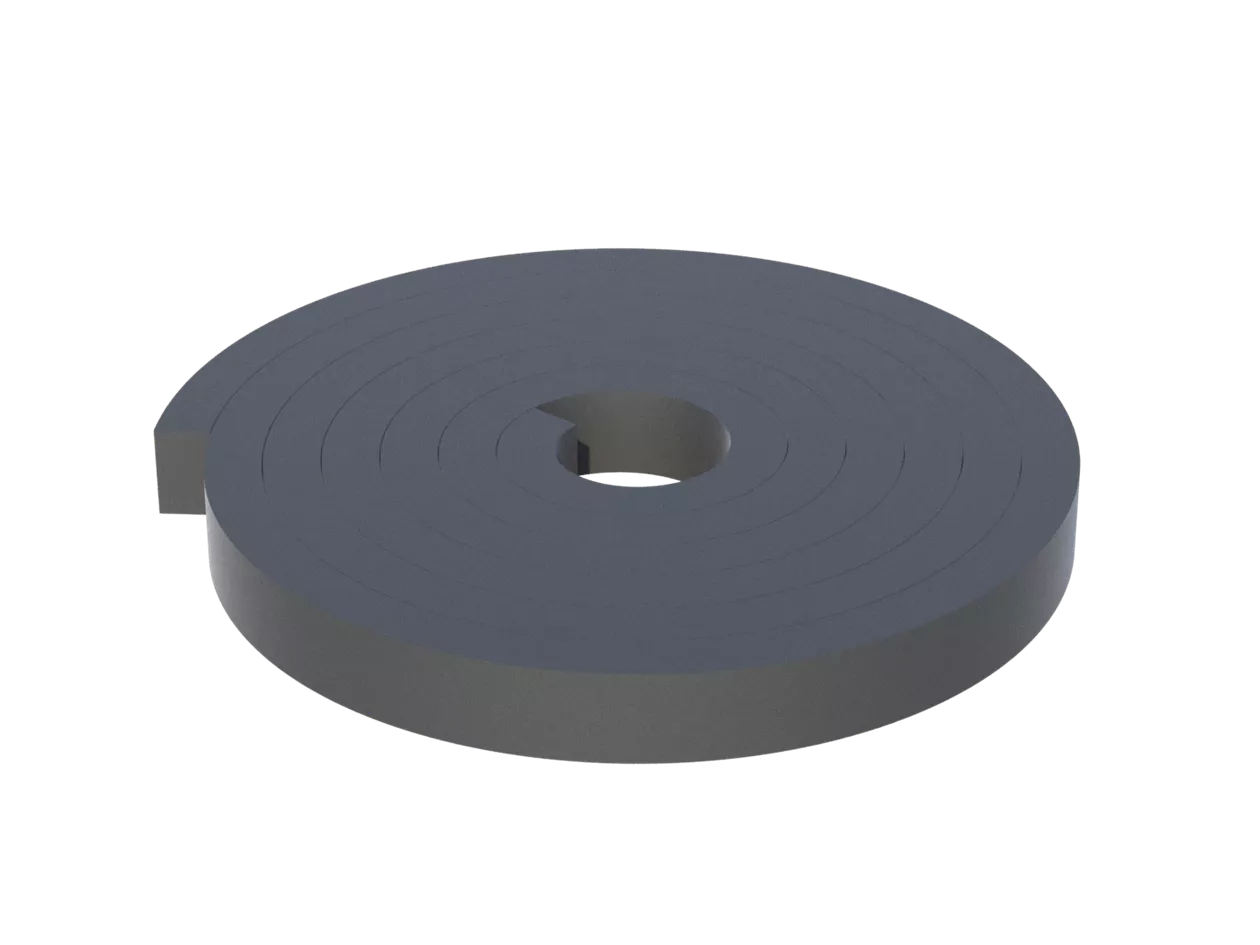

Caoutchouc de coffrage Schalflex
Description
Der Schalflex Abschalgummi ist die einfachsteArt um Zwischenräume bei Eisendurchdringungensauber abzuschalen.Beim konventionellen Abschalen mit Holzsowie beim Abschalelement AEF und AESentstehen bei der EisendurchdringungZwischenräume. Das Schliessen dieserZwischenräume mit Bauschaum sowie dasEntfernen nach dem Betonieren der Etappekostet wertvolle Arbeitszeit. Der wiederverwendbareSchalflex Abschalgummi ermöglichtdas einfache und zeitsparende Schliessendieser Zwischenräume.
Verwendung bei Wänden
Bei Abschalungen mit Eisendurchdringungin Wänden wird das Schalflex U-Eisen mitSchrauben an die stehende und die zuversetzende Schalwand befestigt und derSchalflex Abschalgummi eingelegt. An diestehende Schalwand wird nun die Armierungsowie das Abschalelement AEF/AESoder eine konventionelle Abschalung ausHolz angebracht. Vor dem Schliessen derSchalung können die AbschalelementeAEF und AES gegebenenfalls mit MBT-Leibungsschalungswinkelnund einem Kanntholzausgesteift werden.
Verwendung bei Bodenplatten & Decken
Bei Abschalungen mit Eisendurchdringungin Bodenplatten und Decken wird dieDrunterleiste auf der Höhe der Arbeitsfugeausgelegt sowie direkt davor der untereSchalflex Abschalgummi.Anschliessendkann die erste und zweite Lage der Armierungseisengelegt werden, welche sich inden unteren Schalflex Abschalgummi hineindrückt, so dass die Zwischenräume geschlossenwerden. Weiter wird nun mit demAbschalelement AEF/AES oder konventionellmit Holz und z.B. der MBT AbschalungBPA oder AST SK abgeschalt.Nach dem Legen der dritten und vierten Armierungslagewird nun der obere Schalflex Abschalgummi aufgelegt und mit demSchalflex U-Eisen und Kabelbinder soweitnach unten gespannt, bis der Schalflex Abschalgummidie Eisendurchdringung umschliesst.Beim Verwenden des SchalflexU-Eisens kann die gewünschte Überdeckungoder Deckenkantenhöhe mit demAnziehen der Kabelbinder oder Schraubeneingestellt werden, dass direkt auf der Höhedes Schalflex U-Eisens die Decke sauberabtaloschiert werden kann. Wenn kein Monobetonverarbeitet wird kann auch einKantholz mit Kabelbinder verwendet werden,um den Schalflex Abschalgummi nachunten zu spannen.
Avantages
- Gain de temps important par rapport aux mousses classiques
- Réutilisable
- Optimal aussi pour le monobéton
Description

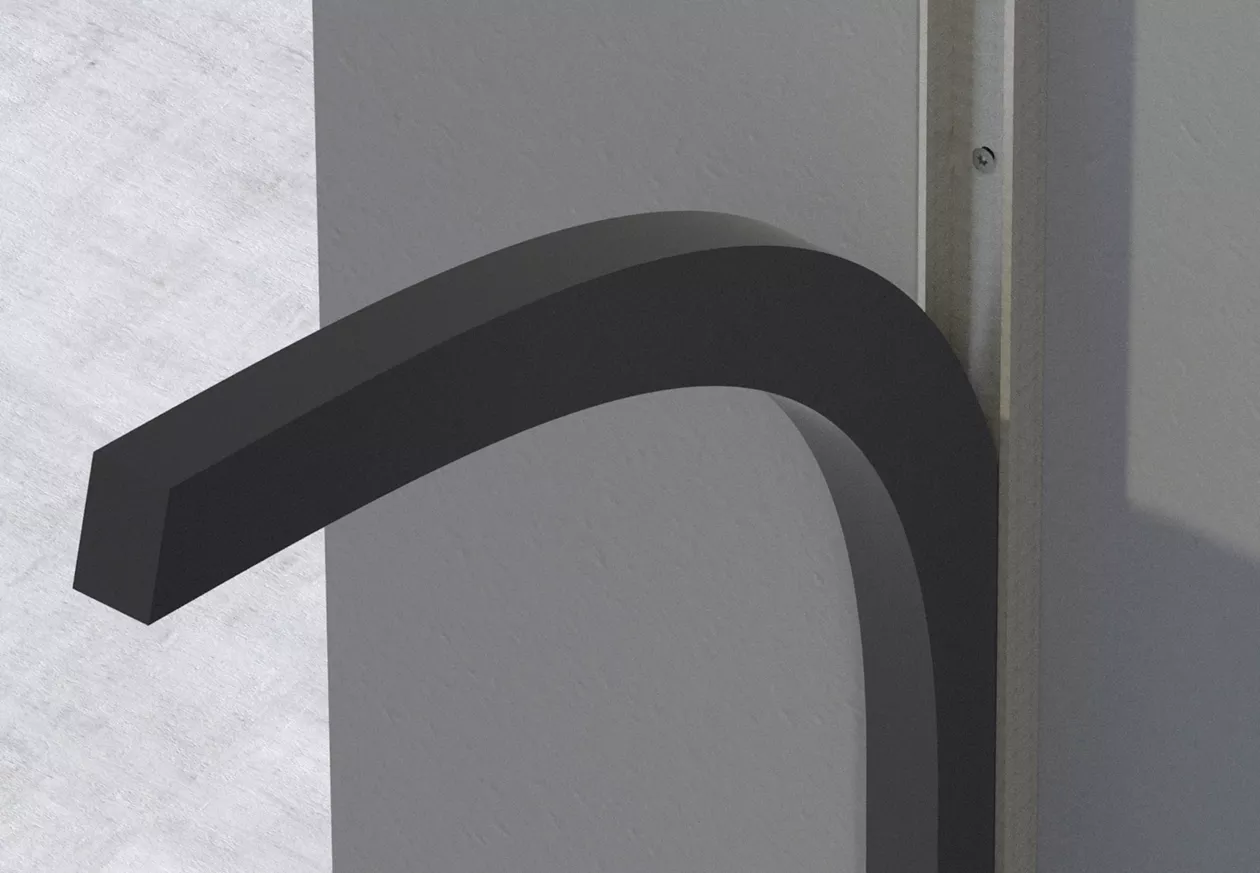

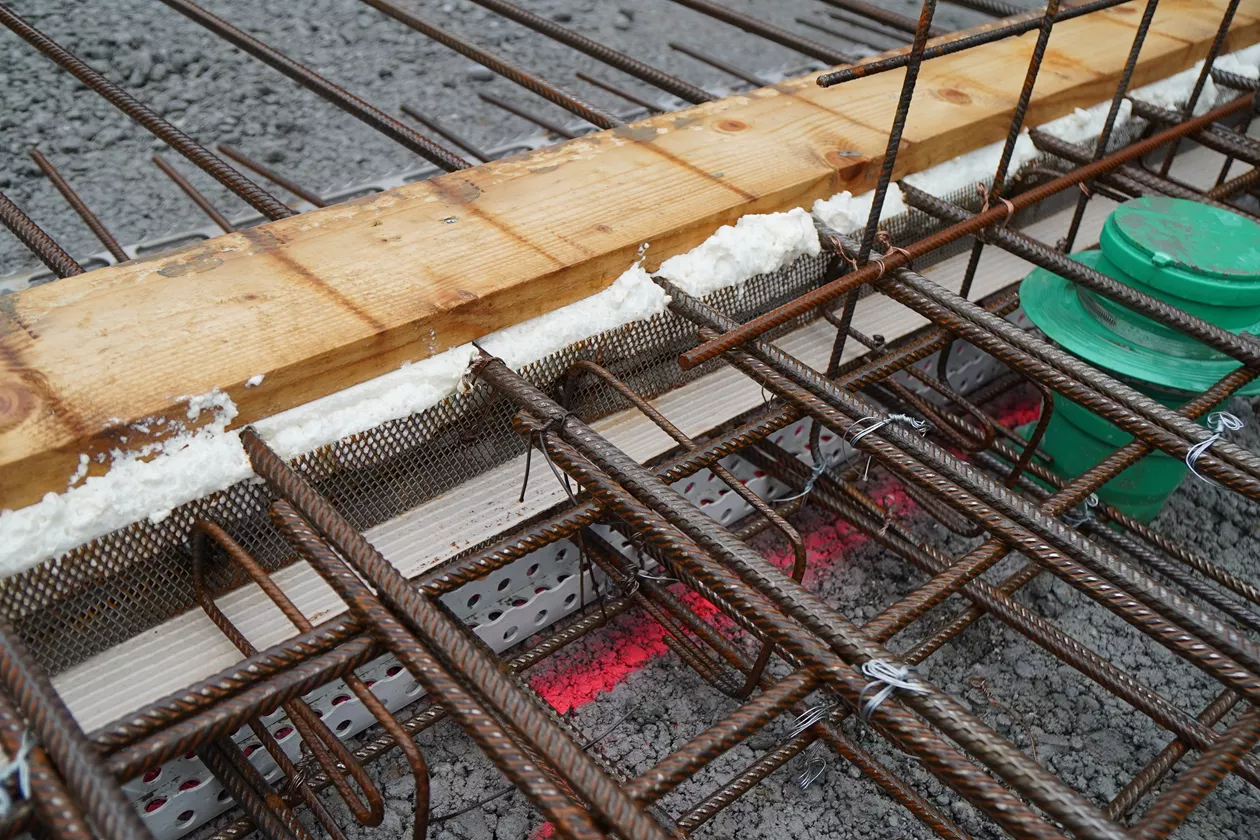

Le caoutchouc de coffrage Schalflex est la solution la plus simple pour coffrer proprement des espaces avec des armatures traversantes. Le coffrage classique avec du bois et l’élément de coffrage AEF et AES engendre des espaces au niveau de l’armature traversante. Le colmatage de ces espaces avec de la mousse de construction et son élimination après le bétonnage fait perdre un temps précieux. Le caoutchouc de coffrage réutilisable Schalflex permet de colmater simplement et rapidement ces espaces.

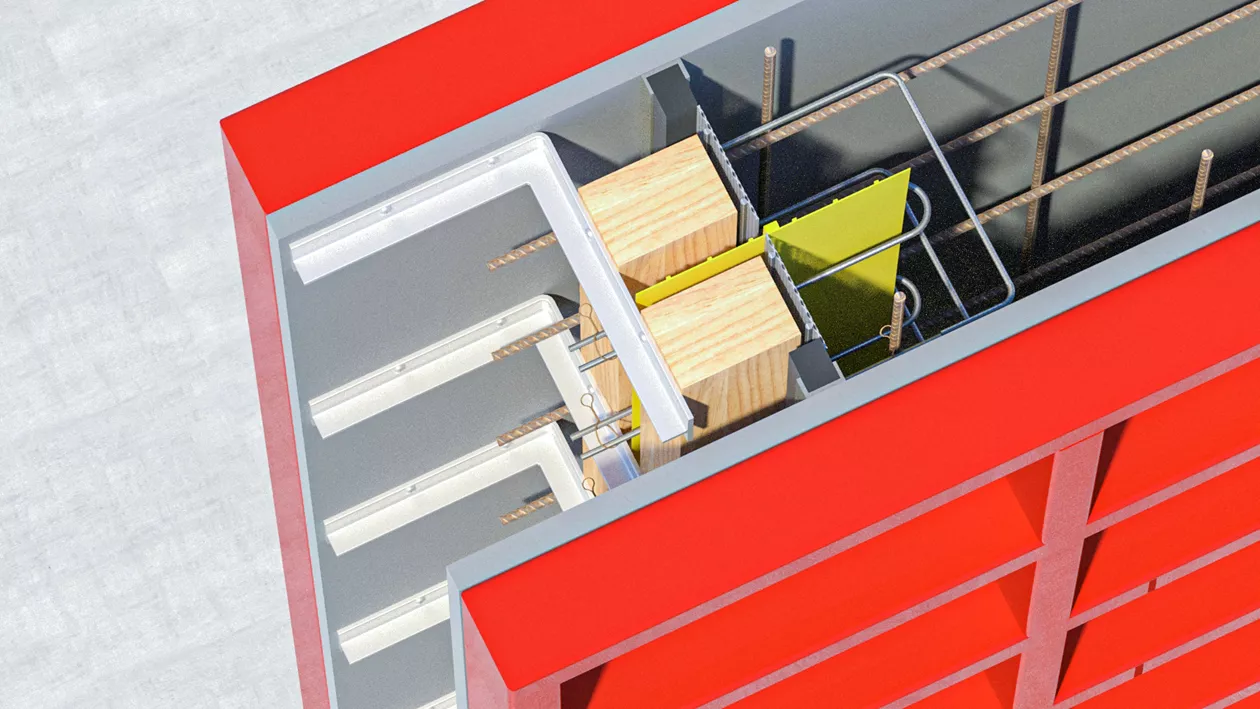

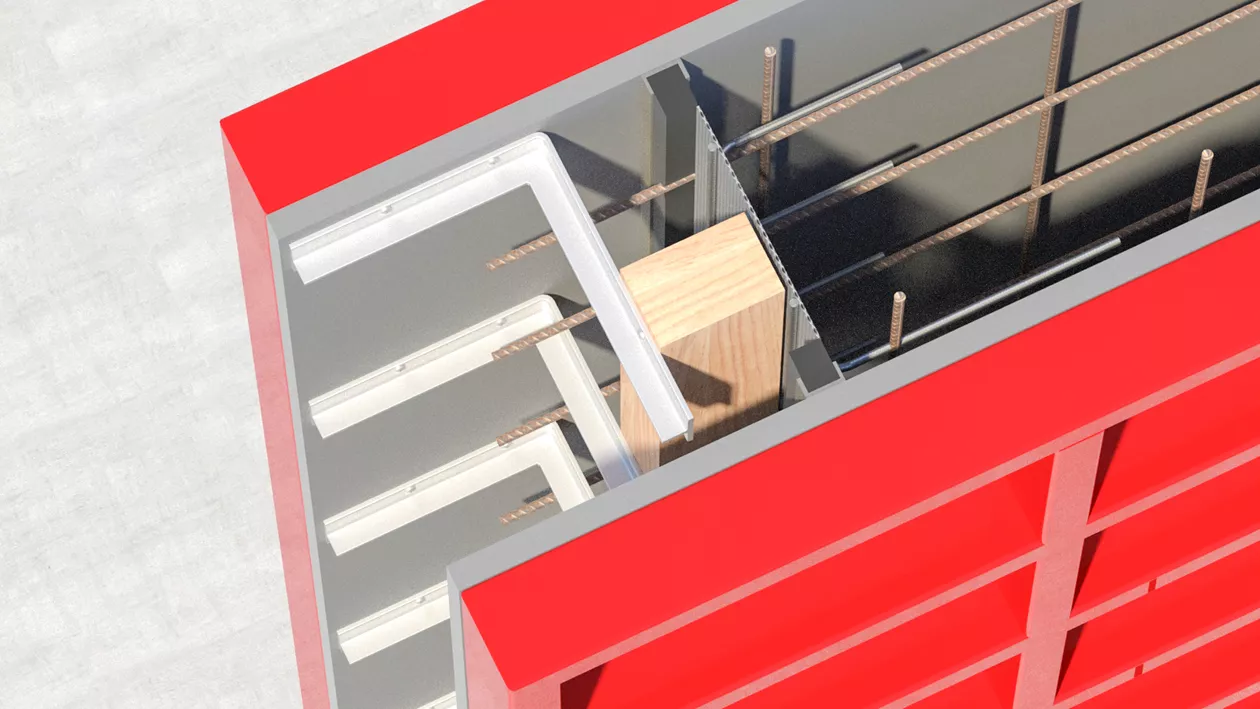

Utilisation pour des murs

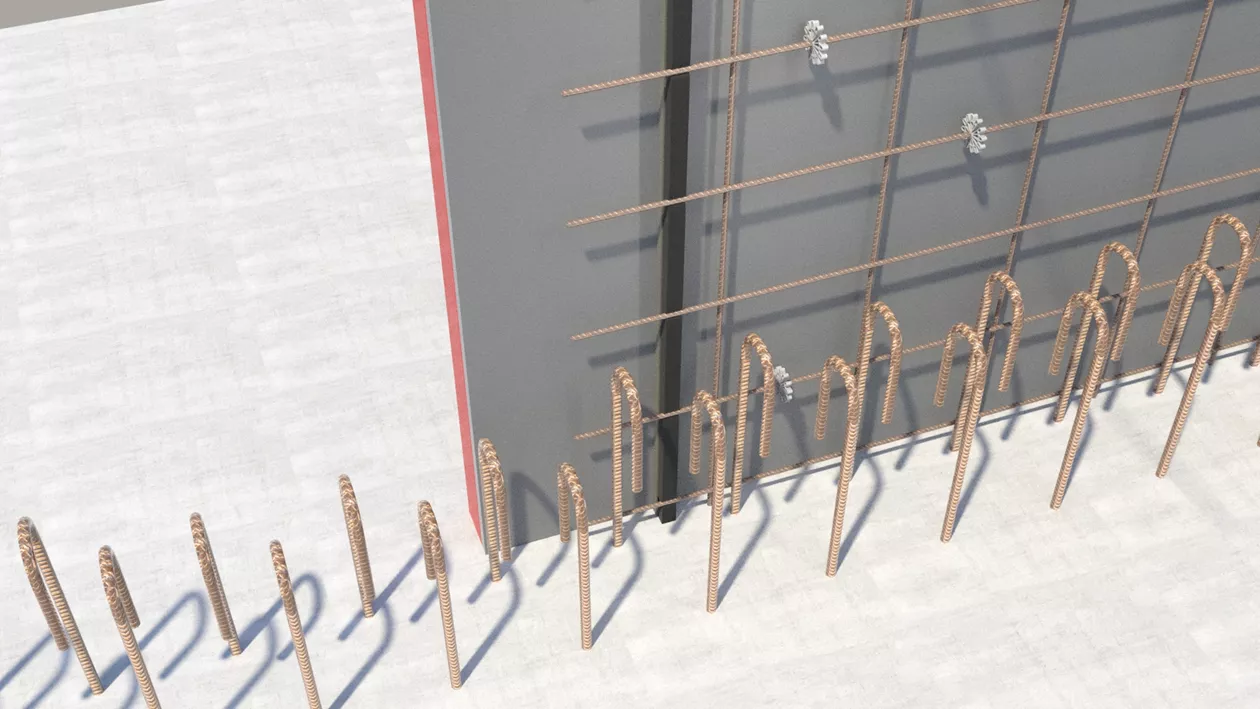

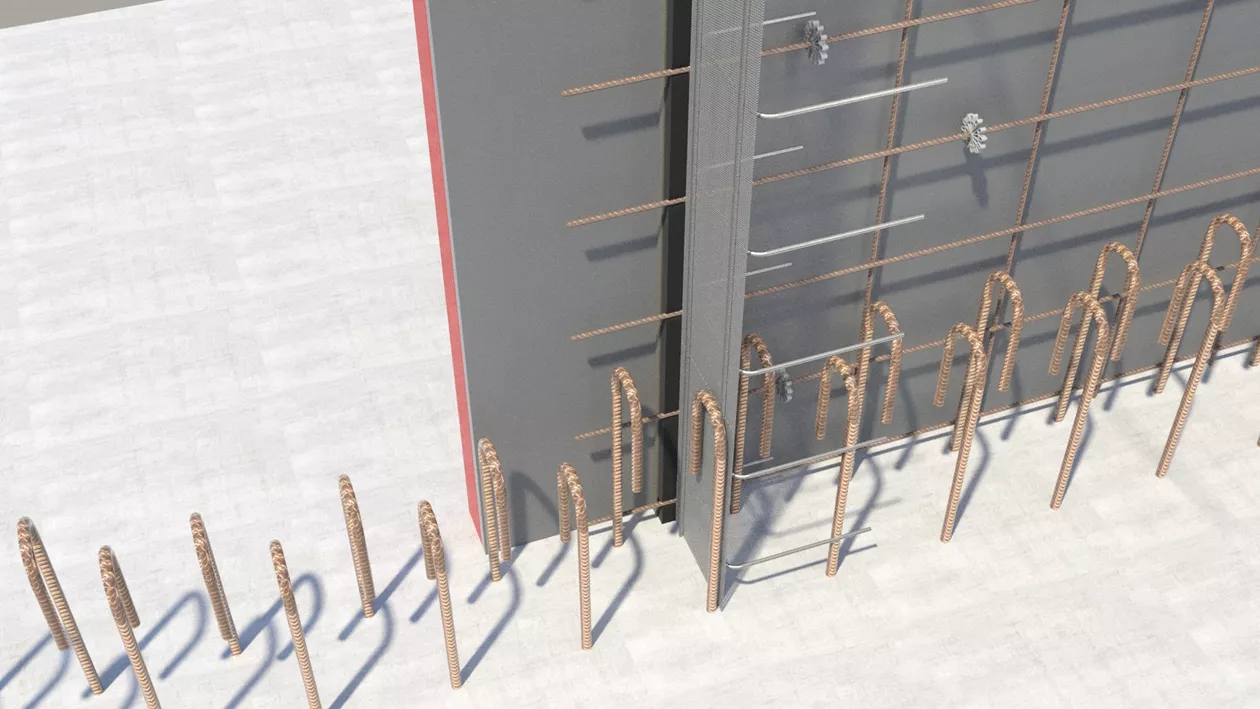

Pour les coffrages avec armature traversante sur des murs, le fer U Schalflex est fixé avec des vis au panneau de coffrage vertical à mettre en place et le caoutchouc de coffrage Schalflex inséré dedans. L’armature et l’élément de coffrage AEF/AES ou un coffrage classique en bois sont ensuite appliqués contre le panneau de coffrage vertical. Avant la fermeture du coffrage, les éléments AEF et AES peuvent être éventuellement étayés avec des équerres de coffrage MBT.

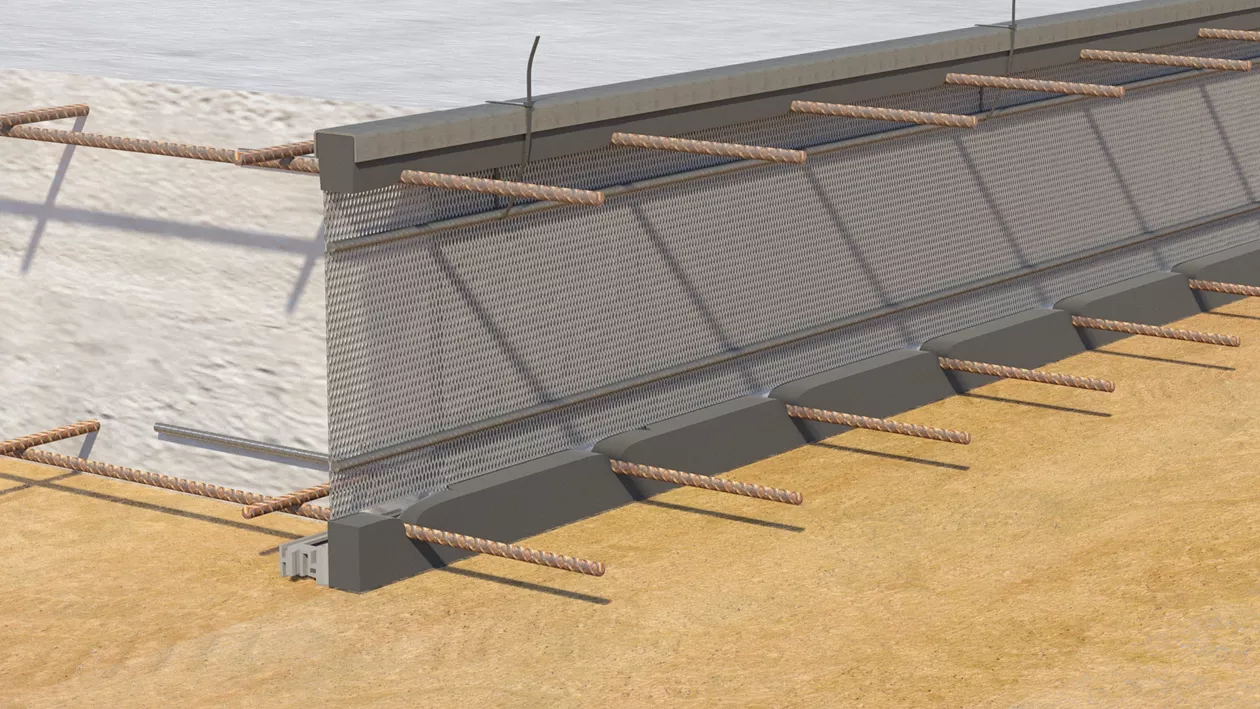

Utilisation pour des radiers et des dalles

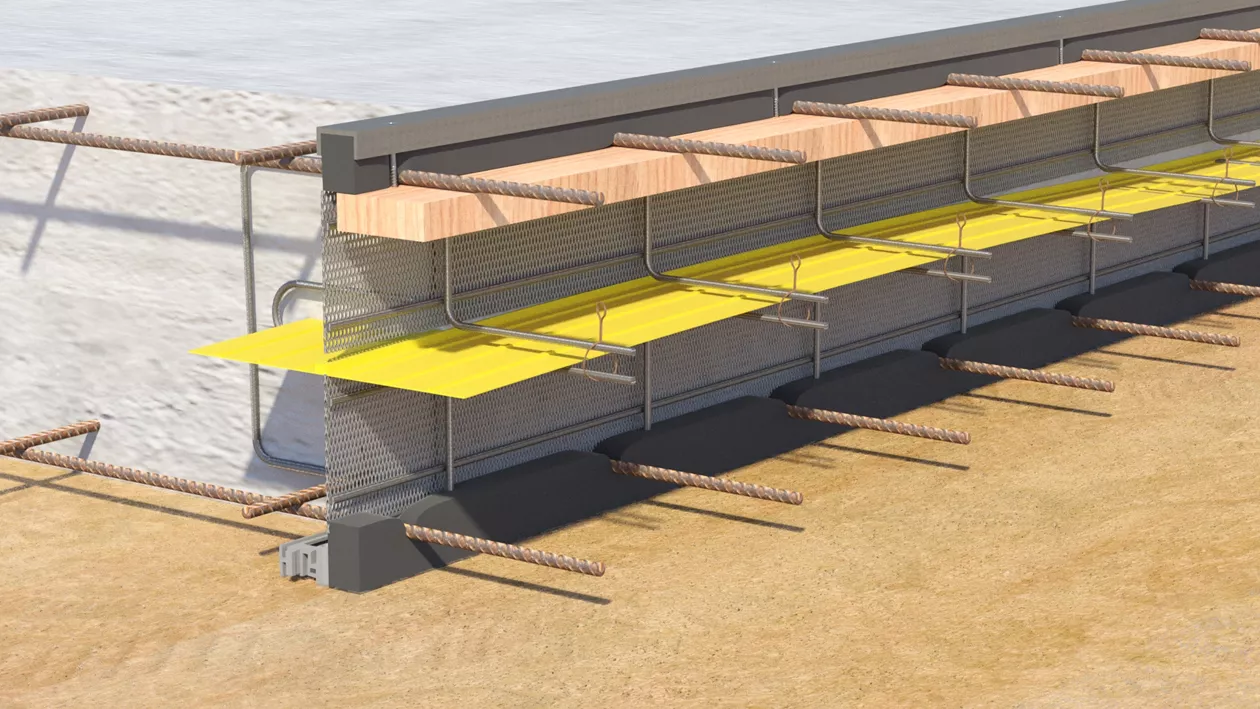

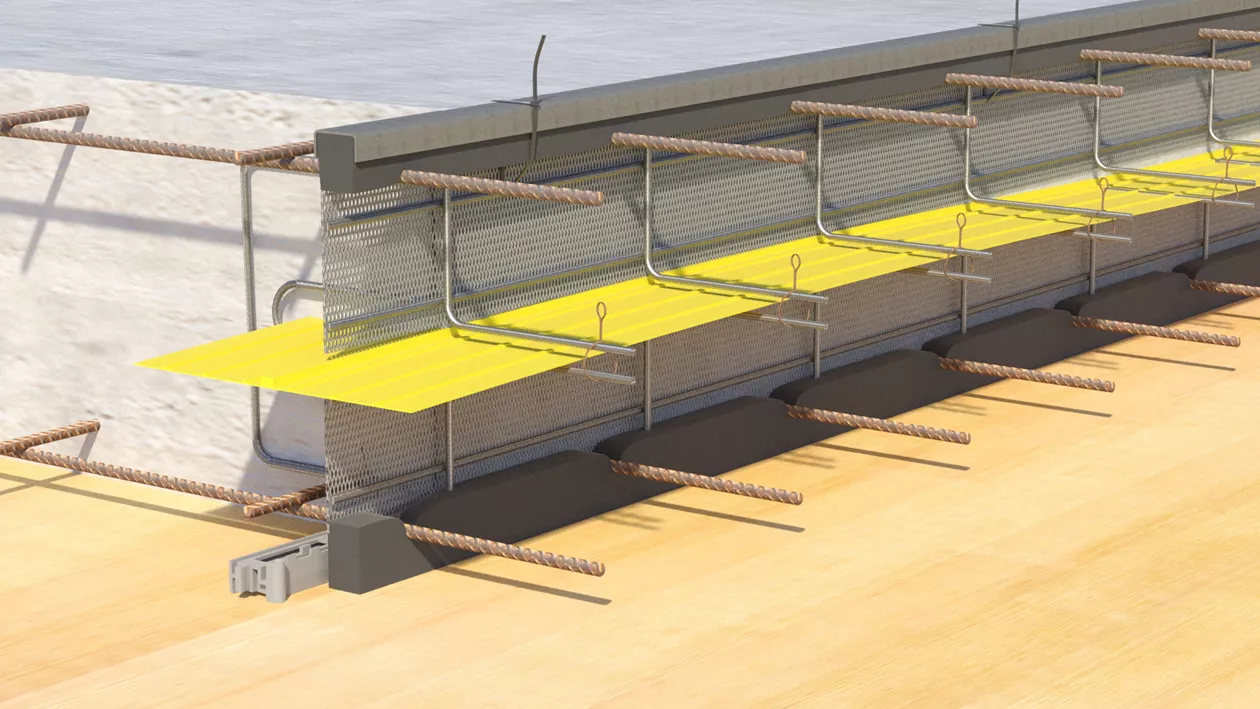

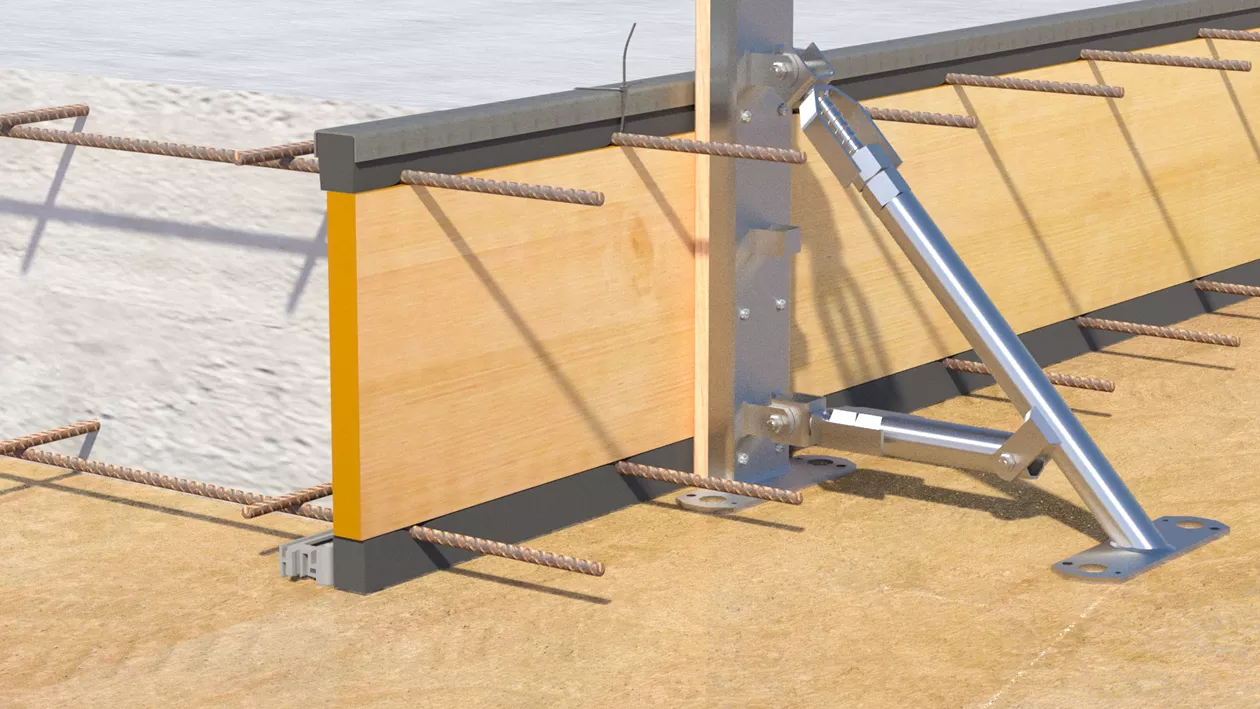

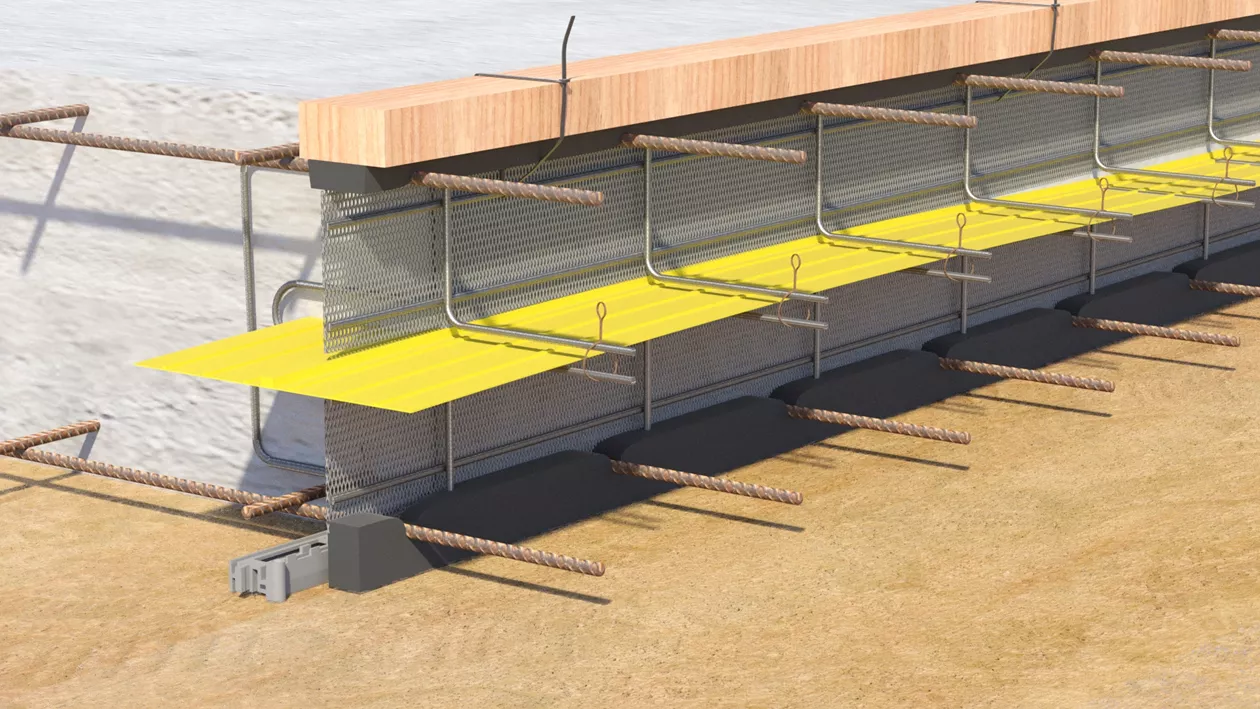

Pour les coffrages avec armature traversante sur des radiers et des dalles, la barre inférieure est posée à la hauteur du joint de reprise ainsi que, directement devant, le caoutchouc de coffrage Schalflex. La première et la deuxième armature peuvent ensuite être posées et compresser ainsi le caoutchouc de coffrage Schalflex inférieur de façon à fermer les espaces. Le coffrage est alors réalisé avec l’élément AEF/AES ou de façon classique avec du bois et, par exemple, le coffrage MBT BPA ou AST SK. Après la pose de la troisième et la quatrième armature, le caoutchouc de coffrage Schalflex supérieur est alors mis en place et tendu vers le bas avec le fer U et le serre-câble Schalflex jusqu’à ce qu’il enveloppe l’armature traversante. Lorsque le fer U Schalflex est utilisé, la valeur voulue de l’enrobage ou de la hauteur de rive de dalle peut être réglée en serrant le serre-câble ou les vis de façon à que la dalle puisse être proprement talochée directement à la hauteur du fer U Schalflex. Si l’on ne met pas en oeuvre du monobéton, il est également possible d’utiliser un bois équarri avec serre-câble pour tendre le caoutchouc de coffrage Schalflex vers le bas.
Utilisation pour des murs
Pour les coffrages avec armature traversante sur des murs, le fer U Schalflex est fixé avec des vis au panneau de coffrage vertical à mettre en place et le caoutchouc de coffrage Schalflex inséré dedans. L’armature et l’élément de coffrage AEF/AES ou un coffrage classique en bois sont ensuite appliqués contre le panneau de coffrage vertical. Avant la fermeture du coffrage, les éléments AEF et AES peuvent être éventuellement étayés avec des équerres de coffrage MBT.
Utilisation pour des radiers et des dalles
Pour les coffrages avec armature traversante sur des radiers et des dalles, la barre inférieure est posée à la hauteur du joint de reprise ainsi que, directement devant, le caoutchouc de coffrage Schalflex. La première et la deuxième armature peuvent ensuite être posées et compresser ainsi le caoutchouc de coffrage Schalflex inférieur de façon à fermer les espaces. Le coffrage est alors réalisé avec l’élément AEF/AES ou de façon classique avec du bois et, par exemple, le coffrage MBT BPA ou AST SK. Après la pose de la troisième et la quatrième armature, le caoutchouc de coffrage Schalflex supérieur est alors mis en place et tendu vers le bas avec le fer U et le serre-câble Schalflex jusqu’à ce qu’il enveloppe l’armature traversante. Lorsque le fer U Schalflex est utilisé, la valeur voulue de l’enrobage ou de la hauteur de rive de dalle peut être réglée en serrant le serre-câble ou les vis de façon à que la dalle puisse être proprement talochée directement à la hauteur du fer U Schalflex. Si l’on ne met pas en oeuvre du monobéton, il est également possible d’utiliser un bois équarri avec serre-câble pour tendre le caoutchouc de coffrage Schalflex vers le bas.
Spécifications
Désignation
